Röhrenprüfung

In diesem umfassenden Beitrag erkunden wir die faszinierende Welt der Elektronenröhren – von ihren historischen Ursprüngen bis hin zu den modernen Anwendungen, die sie auch heute noch relevant machen. Wir tauchen ein in die technischen Grundlagen, die diese Bauelemente definieren, untersuchen die innovativen Prüf- und Messverfahren, die ihre Qualität und Leistung sicherstellen, und betrachten die kulturellen und historischen Aspekte, die die Elektronenröhren zu mehr als nur einem technologischen Artefakt machen. Durch die Kapitel hindurch beleuchten wir die Entwicklung, die Prüfung, die Namensgebung und die vielfältigen Anwendungen von Elektronenröhren, bieten Einblicke in kuriose Fakten und historische Anekdoten und werfen einen Blick auf die Zukunftsperspektiven dieser bemerkenswerten Technologie. Dieser Beitrag soll nicht nur ein technisches Verständnis vermitteln, sondern auch die reiche Geschichte und die anhaltende Bedeutung der Elektronenröhren in unserer modernen Welt würdigen.



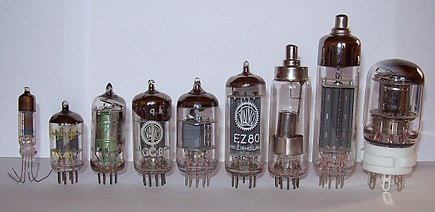

Ansammlung von Vakuumröhren, meist im Miniaturformat, teilweise mit Deckelanschlüssen für höhere Spannungen ^[15]



Inhaltsverzeichnis:

1. Einführung in die Röhrenprüfung
1.1 Definition und Bedeutung der Röhrenprüfung
1.2 Überblick über verschiedene Arten von Röhren
1.3 Anwendungsbereiche und Bedeutung in der Technik

2. Grundlagen und Arten von Röhren
2.1 Aufbau und Funktionsweise von Röhren
2.2 Unterschiedliche Typen und ihre spezifischen Anwendungen

3. Kriterien für gute Röhren
3.1 Leistungsfähigkeit und Effizienz
3.2 Lebensdauer und Zuverlässigkeit

4. Bewertung und Qualitätssicherung von Röhren
4.1 Messparameter und Qualitätskriterien
4.2 Durchführung von Röhrenprüfungen

5. Historische Messgeräte und Methoden
5.1 Entwicklung der Messgeräte über die Zeit
5.2 Bedeutende historische Messgeräte

6. Moderne Messverfahren und Technologien
6.1 Aktuelle Standards und Normen
6.2 Markante Röhrenprüfgeräte

7. Namensgebung und Klassifizierung von Röhren
7.1 Herkunft und Bedeutung von Röhrennamen
7.2 Systematik und Kategorisierung in der Industrie

8. Zusätzliches Know-How und Interessantes
8.1 Seltene und ungewöhnliche Röhrentypen
8.2 Kuriose Fakten und historische Anekdoten
8.3 Heinrich Georg Barkhausen

9. Zusammenfassung und Ausblick
9.1 Wichtigste Erkenntnisse und Schlussfolgerungen
9.2 Zukünftige Trends in der Röhrenprüfung



1. Einführung in die Röhrenprüfung

Die Einführung in die Röhrenprüfung ist ein unerlässlicher Bestandteil des Studiums elektronischer Bauelemente, insbesondere in der Elektronik und in verwandten Disziplinen der Physik. Dieses Kapitel wird sich mit der grundlegenden Bedeutung der Röhrenprüfung, den verschiedenen Arten von Röhren, die in der Industrie und in Forschungseinrichtungen verwendet werden, sowie den vielfältigen Anwendungsbereichen dieser faszinierenden Komponenten befassen. Röhren, in ihrer allgemeinsten Form, können als Hohlkörper beschrieben werden, die in der Lage sind, verschiedene Zustände von Materie wie Gase, Flüssigkeiten oder Plasma zu enthalten oder durch sie hindurchzuleiten. In der Welt der Elektronik bezieht sich der Begriff jedoch spezifischer auf Elektronenröhren, die auch als Vakuumröhren bekannt sind. Diese dienen als Grundlage für eine Vielzahl von Anwendungen, von der Verstärkung von Signalen in Audiogeräten bis hin zu komplexen Schaltungen in Computern und anderen elektronischen Geräten.

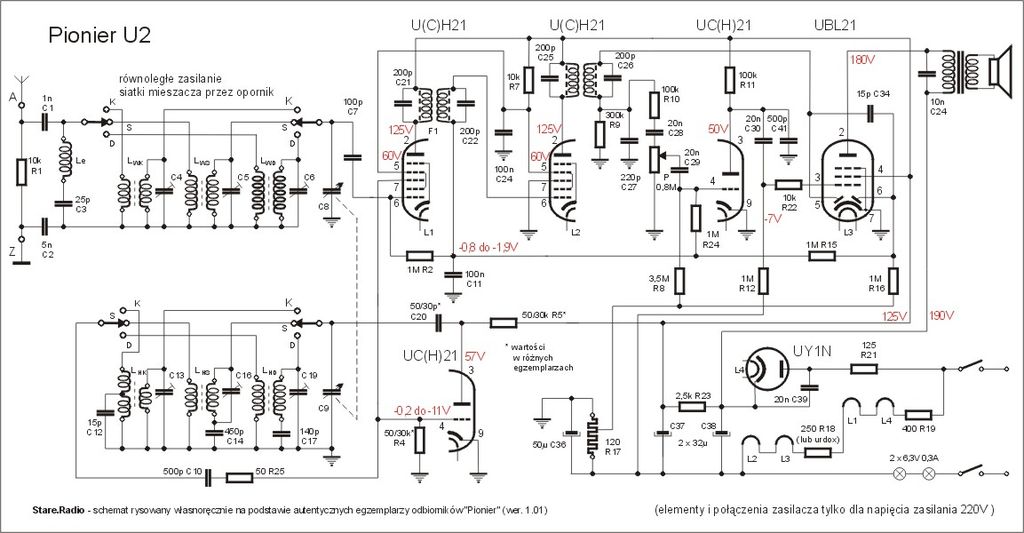

Schaltplan eines Radioempfängers von 1948 mit Elektronenröhren ^[1]



Die Röhrenprüfung, als Disziplin betrachtet, umfasst eine Reihe von Methoden, die entwickelt wurden, um die Leistungsfähigkeit und Zuverlässigkeit dieser Komponenten sicherzustellen. Dieses Feld hat sich parallel zur Entwicklung der Röhren selbst entwickelt. In den Anfängen der Elektronenröhren war die Prüfung oft rudimentär und beschränkte sich auf einfache Kontrollen der Filamentkontinuität oder der Kathodenemission. Mit der Zeit und dem Aufkommen komplexerer Anwendungen für Röhren haben sich die Prüfmethoden jedoch deutlich verfeinert und sind technologisch fortschrittlicher geworden. Die Prüfung und Bewertung von Röhren ist von entscheidender Bedeutung, nicht nur um die Funktionalität und Leistung der Röhren selbst sicherzustellen, sondern auch, um die Zuverlässigkeit und Effizienz der Geräte und Systeme zu gewährleisten, in denen sie eingesetzt werden. Fehlerhafte oder ineffiziente Röhren können zu einem Versagen des gesamten Systems führen, was in kritischen Anwendungen wie der Medizintechnik oder in der Luft- und Raumfahrt katastrophale Folgen haben kann.

Ein tiefgreifendes Verständnis der verschiedenen Röhrentypen ist ebenfalls von entscheidender Bedeutung. Die grundlegendsten Typen sind die Diode, die einfachste Form der Röhre, die nur über zwei Elektroden verfügt, sowie komplexere Formen wie die Triode, Tetrode und Pentode, die zusätzliche Elektroden für eine verbesserte Steuerung des Elektronenflusses aufweisen. Jeder Röhrentyp hat seine spezifischen Eigenschaften, Anwendungen und Prüfverfahren, die es zu verstehen gilt. Schließlich ist die Einführung in die Röhrenprüfung nicht vollständig ohne eine Betrachtung der vielfältigen Anwendungsbereiche dieser Technologie. Von der frühen Nutzung in Radios und Verstärkern bis hin zu modernen Anwendungen in Computern, Oszilloskopen und sogar in bestimmten Arten von Mikrowellenöfen, haben Elektronenröhren eine breite Palette von Verwendungen gefunden. Jede Anwendung stellt einzigartige Anforderungen an die Röhren und ihre Prüfverfahren.

In diesem ersten Kapitel werden wir uns auf eine breite und umfassende Einführung in die Röhrenprüfung konzentrieren, ohne dabei auf die spezifischen Details der nachfolgenden Kapitel vorzugreifen. Wir werden die historische Entwicklung der Röhrenprüfung, die Grundlagen der verschiedenen Röhrentypen und ihre Anwendungsbereiche erkunden, um eine solide Grundlage für die detaillierteren Diskussionen in den folgenden Kapiteln zu schaffen.



1.1 Definition und Bedeutung der Röhrenprüfung

In diesem Kapitel widmen wir uns der Definition und der zentralen Bedeutung der Röhrenprüfung, einem entscheidenden Prozess, der die Leistungsfähigkeit, Zuverlässigkeit und Sicherheit von Röhren in verschiedenen technischen Anwendungen sicherstellt. Die Röhrenprüfung ist nicht nur ein unerlässlicher Schritt in der Qualitätssicherung von Röhrenprodukten, sondern auch ein Feld, das reich an technischen Herausforderungen und Innovationen ist. Die Röhrenprüfung bezieht sich auf das systematische Untersuchen, Testen und Bewerten von elektronischen Röhren, um sicherzustellen, dass sie den spezifischen Anforderungen und Leistungsstandards entsprechen. Diese Prüfungen können eine breite Palette von Tests umfassen, darunter elektrische Prüfungen zur Messung der Verstärkung, der Emission und der Leckströme sowie mechanische und Umwelttests zur Beurteilung der Widerstandsfähigkeit gegenüber physischen und thermischen Stressfaktoren.

Die Bedeutung der Röhrenprüfung kann nicht hoch genug eingeschätzt werden. In vielen kritischen Anwendungen, wie in der Kommunikationstechnik, in medizinischen Geräten, in der Luft- und Raumfahrt und in der militärischen Technologie, ist die Zuverlässigkeit und Leistung der Röhren von entscheidender Bedeutung. Ein Versagen oder eine Fehlfunktion kann nicht nur zu einem finanziellen Verlust führen, sondern auch schwerwiegende, manchmal sogar lebensbedrohliche Situationen nach sich ziehen. Daher sind strenge Prüfverfahren unerlässlich, um die Integrität und Zuverlässigkeit jeder Röhre zu gewährleisten. Die Röhrenprüfung ist auch ein wichtiges Instrument für die kontinuierliche Verbesserung und Innovation in der Röhrentechnologie. Durch detaillierte Analysen und Tests können Hersteller die Leistung ihrer Produkte verstehen, Schwachstellen identifizieren und gezielte Verbesserungen vornehmen. Dies trägt nicht nur zur Steigerung der Produktqualität bei, sondern fördert auch die technologische Entwicklung und Innovation in diesem Bereich. Zusammenfassend bildet die Röhrenprüfung eine kritische Schnittstelle zwischen der Entwicklung und der praktischen Anwendung von Röhrentechnologien. Sie gewährleistet die Zuverlässigkeit und Sicherheit in kritischen Anwendungen und treibt gleichzeitig die technische Weiterentwicklung und Innovation voran. In den folgenden Kapiteln werden wir die spezifischen Methoden, Techniken und Herausforderungen der Röhrenprüfung detaillierter betrachten.



1.2 Überblick über verschiedene Arten von Röhren

Die Welt der Röhren ist von einer beeindruckenden Vielfalt geprägt, wobei jede Röhrenart ihre einzigartigen Eigenschaften und spezifischen Anwendungen hat. Diese Diversität spiegelt die komplexen Anforderungen und Herausforderungen verschiedener technischer Anwendungen wider. In diesem Kapitel werden wir uns eingehend mit den verschiedenen Röhrentypen beschäftigen, ihre charakteristischen Merkmale hervorheben und die spezifischen Anwendungsbereiche erkunden, in denen sie eine zentrale Rolle spielen.

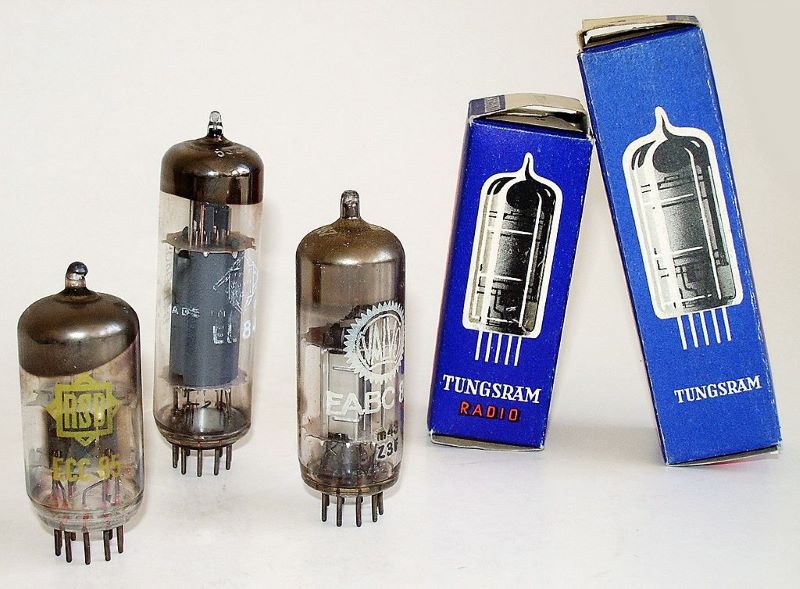

Radioröhren: ECC85, EL84 und EABC80 ^[1]



Elektronenröhren, auch Vakuumröhren genannt, stehen am Anfang der Elektronikära und haben die Entwicklung von Technologien revolutioniert, die von der Rundfunktechnik bis zur Raumfahrt reichen. Diese Röhren sind die Pioniere in der Verstärkung, Schaltung und Modulation elektrischer Signale und bilden die Grundlage für die frühe Elektronik und die darauf aufbauenden Technologien. In diesem Abschnitt werden wir die Funktionsweise, die verschiedenen Typen und die historische sowie aktuelle Bedeutung von Elektronenröhren detailliert betrachten. Die grundlegende Operation einer Elektronenröhre basiert auf der Thermionenemission, bei der Elektronen von einer beheizten Kathode freigesetzt und zu einer Anode geleitet werden, die eine positive Spannung gegenüber der Kathode aufweist. Der Raum zwischen Kathode und Anode ist ein Vakuum, um Kollisionen der Elektronen mit Luftmolekülen zu verhindern, was die freie Bewegung der Elektronen ermöglicht. Steuergitter, die zwischen Kathode und Anode platziert sind, können den Elektronenfluss modulieren, indem sie die Spannung und damit das elektrische Feld im Raum zwischen Kathode und Anode verändern. Diese Fähigkeit, den Elektronenfluss zu steuern, ermöglicht es Elektronenröhren, als Verstärker, Oszillatoren oder Schalter in elektronischen Schaltkreisen zu funktionieren.

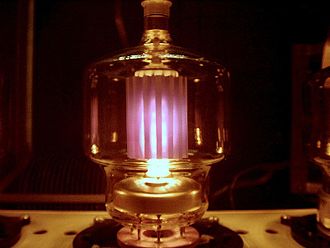

Senderöhre in Betrieb ^[1]



Typen von Elektronenröhren

Trioden: Trioden sind die einfachsten Verstärkerröhren, die eine Kathode, ein Gitter und eine Anode enthalten. Die Steuerung der Spannung am Gitter ermöglicht eine präzise Kontrolle des Elektronenflusses von der Kathode zur Anode, was die Verstärkung von elektrischen Signalen ermöglicht. Trioden spielten eine entscheidende Rolle in den frühen Phasen der Telekommunikation und der Audiotechnik.

Tetroden und Pentoden: Um die Effizienz und Leistung von Trioden zu verbessern, wurden Tetroden und später Pentoden entwickelt. Diese Röhren fügen ein oder zwei zusätzliche Gitter hinzu, um Probleme wie das Gitterstromrauschen und die Sekundäremission zu minimieren, die in Trioden üblich waren. Pentoden, mit ihren drei Gittern, bieten eine höhere Verstärkung und Stabilität und wurden in einer Vielzahl von Anwendungen eingesetzt, von Radiosendern bis hin zu Audioverstärkern.

Spezialröhren: Neben den Standardröhren wie Trioden, Tetroden und Pentoden wurden zahlreiche Spezialröhren für bestimmte Anwendungen entwickelt. Dazu gehören Röhren wie Klystrons und Magnetrons für die Mikrowellenproduktion, Photomultiplier für die Detektion von schwachem Licht und viele andere. Jede dieser Röhren hat einzigartige Eigenschaften, die sie für spezifische Anwendungen in Wissenschaft, Industrie und Militär geeignet machen.

Elektronenröhren waren die Bausteine der ersten elektronischen Geräte und haben die Entwicklung von Radios, Fernsehern, Computern und vielen anderen Technologien ermöglicht. Obwohl sie in vielen Anwendungen durch Halbleiterbauelemente ersetzt wurden, haben Elektronenröhren immer noch spezifische Anwendungen, in denen ihre einzigartigen Eigenschaften von Vorteil sind. Zum Beispiel werden Hochleistungs-RF-Verstärkerröhren immer noch in Sendeanlagen und bestimmten militärischen Anwendungen verwendet. Photomultiplier bleiben unübertroffen in ihrer Fähigkeit, extrem schwache Lichtsignale zu detektieren und zu verstärken. Zusammenfassend sind Elektronenröhren eine faszinierende Klasse von Bauelementen, deren Entwicklung und Anwendung eine zentrale Rolle in der Geschichte der Technologie gespielt haben. Ihre Vielseitigkeit, Zuverlässigkeit und die einzigartigen Eigenschaften machen sie auch heute noch zu einem wichtigen Bestandteil in spezifischen technologischen Anwendungen.

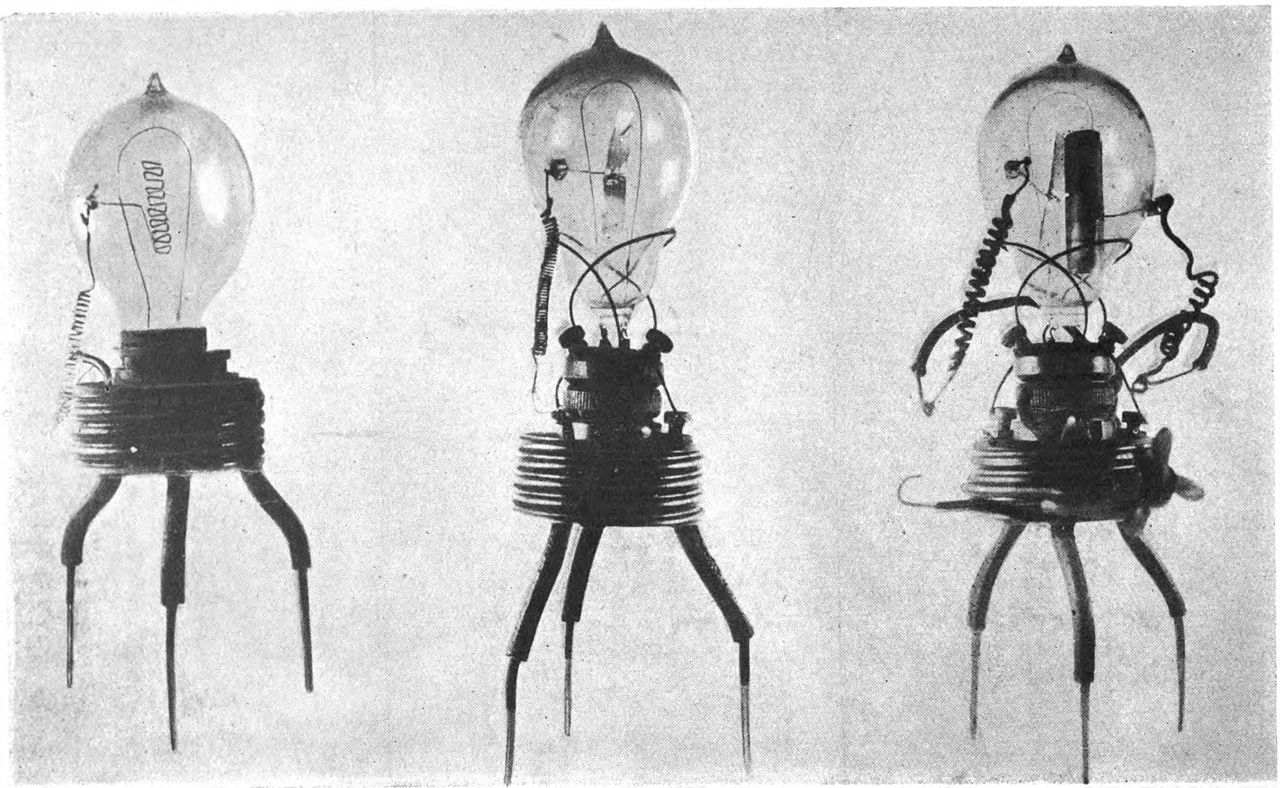

Erster Prototyp der Vakuum-Diode von Fleming [1]



Vakuumröhren oder Thermionenventile bekannt, sind grundlegende Bauteile, die in der ersten Hälfte des 20. Jahrhunderts die Basis der elektronischen Technologie bildeten. Sie spielen eine entscheidende Rolle in der Entwicklung und Umsetzung einer Vielzahl von Anwendungen, von der Verstärkung von Audiosignalen bis hin zur Erzeugung von Mikrowellenstrahlung. In diesem Abschnitt werden wir die Funktionsweise, die verschiedenen Typen und die historische sowie aktuelle Bedeutung von Vakuumröhren detailliert betrachten. Vakuumröhren arbeiten auf der Basis der Thermionenemission, bei der Elektronen von einer beheizten Kathode emittiert und zu einer Anode transportiert werden, die ein positives elektrisches Potential gegenüber der Kathode hat. Das Innere der Röhre ist ein Vakuum, um die freie Bewegung der Elektronen ohne Kollision mit Gasmolekülen zu ermöglichen. Die Präsenz von Steuerelementen, wie Gittern, zwischen Kathode und Anode ermöglicht die Modulation des Elektronenstroms und somit die Verstärkung, Schaltung oder Modulation elektrischer Signale, was Vakuumröhren zu vielseitigen Komponenten in elektronischen Schaltkreisen macht.



Typen von Vakuumröhren und ihre Anwendungen

Verstärkerröhren: Verstärkerröhren, einschließlich Trioden, Tetroden und Pentoden, sind die bekanntesten Vakuumröhren und wurden für die Verstärkung von Audiosignalen in Radio- und Verstärkersystemen verwendet. Diese Röhren ermöglichten die erste Welle der elektronischen Kommunikation und Unterhaltung.

Gleichrichterröhren: Gleichrichterröhren wandeln Wechselstrom (AC) in Gleichstrom (DC) um. Sie waren essentiell in den Stromversorgungen für Radio- und Fernsehgeräte und in der frühen Computertechnik, bevor Halbleitergleichrichter ihre Rolle übernahmen.

Oszillatorröhren: Röhren wie Klystrons und Magnetrons sind spezialisiert auf die Erzeugung von Mikrowellenstrahlung und fanden Anwendung in der Radartechnik und in Mikrowellenöfen. Diese Röhren nutzen spezielle Anordnungen von Kavitäten oder magnetischen Feldern, um Elektronenströme zu schwingen und hochfrequente Strahlung zu erzeugen.

Anzeigeröhren: Kathodenstrahlröhren (CRTs) waren die Basis für die ersten Fernseher und Computermonitore. Diese Röhren erzeugen Bilder durch das Beschießen eines phosphoreszierenden Schirms mit einem Elektronenstrahl, der magnetisch oder elektrisch gesteuert wird.

Vakuumröhren waren die Grundsteine der elektronischen Revolution und haben die Basis für die Entwicklung von Radios, Fernsehern, Computern und vielen anderen technologischen Innovationen gebildet. Obwohl sie in den meisten Anwendungen durch Halbleiter ersetzt wurden, haben Vakuumröhren immer noch Nischenanwendungen, in denen ihre spezifischen Eigenschaften vorteilhaft sind, wie in bestimmten Hochfrequenzverstärkern und in spezialisierten militärischen Anwendungen. Darüber hinaus haben audiophile Enthusiasten die einzigartigen Klangeigenschaften von Röhrenverstärkern wiederentdeckt und bevorzugen sie gegenüber ihren solid-state Gegenstücken. Zusammenfassend repräsentieren Vakuumröhren eine Ära der Innovation und des technologischen Fortschritts, die den Weg für die moderne Elektronik und viele der heutigen Technologien geebnet hat. Ihre Entwicklung, Vielseitigkeit und die spezifischen Eigenschaften machen sie zu einem faszinierenden und unvergesslichen Teil der Geschichte der Technologie.



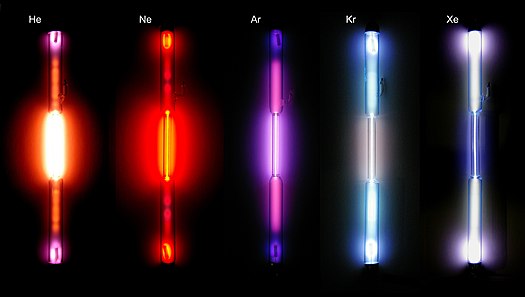

Edelgase Helium, Neon, Argon, Krypton und Xenon in Gasentladungsröhren ^[2]



Typen von Gasgefüllten Röhren und ihre Anwendungen

Neonröhren: Neonröhren sind vielleicht die bekannteste Form von gasgefüllten Röhren, die für Werbe- und Dekorationszwecke verwendet werden. Sie emittieren Licht, wenn Elektronen die Neonatome ionisieren und diese zurück in ihren Grundzustand fallen, wobei sie charakteristisches Neonlicht in leuchtenden Farben aussenden.

Thyratrons: Thyratrons sind Hochleistungsschalter, die in der Lage sind, große Ströme zu steuern. Sie werden in Anwendungen eingesetzt, die schnelle und wiederholbare Schaltvorgänge erfordern, wie in Radar-Systemen, medizinischen Geräten (z.B. Röntgengeräten) und in der Industrieautomation.

Xenon-Blitzlampen: Diese Röhren werden verwendet, um intensive Lichtblitze zu erzeugen, wie sie in Fotoblitzgeräten, Stroboskopen und in der optischen Pulsung benötigt werden. Die Ionisation von Xenongas unter hohem Druck führt zu einer intensiven Lichtemission über ein breites Spektrum.

Geiger-Müller-Zählrohre: Diese Röhren dienen der Messung von ionisierender Strahlung. Die Ionisation von Gasen im Inneren der Röhre durch einfallende Strahlungsteilchen löst eine Kaskade von Elektronen aus, die als messbarer Stromimpuls registriert wird.

Gasgefüllte Röhren waren von großer Bedeutung in der Entwicklung der Elektronik und in spezifischen Anwendungen, in denen ihre einzigartigen Eigenschaften erforderlich waren. Trotz des Aufkommens von Halbleitertechnologien haben sie in bestimmten Bereichen immer noch ihre Daseinsberechtigung. Neon- und andere Gasentladungsröhren sind weiterhin populär für dekorative und Werbezwecke. Thyratrons spielen immer noch eine Rolle in spezialisierten Hochleistungsanwendungen. Xenon-Blitzlampen bleiben aufgrund ihrer Intensität und spektralen Eigenschaften unersetzlich in bestimmten optischen Systemen. Geiger-Müller-Zählrohre sind weiterhin ein Standard für die einfache und zuverlässige Detektion ionisierender Strahlung. Zusammenfassend haben gasgefüllte Röhren aufgrund ihrer spezifischen Eigenschaften und Anwendungen eine unverwechselbare und nachhaltige Rolle in der Geschichte der Elektronik gespielt. Ihre Fähigkeit, in einer Vielzahl von Anwendungen zu funktionieren, von der visuellen Anzeige bis zur Strahlungsdetektion, macht sie zu einem faszinierenden und lehrreichen Thema im Bereich der Elektronik und der angewandten Physik.



Spezialröhren sind eine besondere Kategorie von Elektronenröhren, die für spezifische, oft sehr anspruchsvolle oder einzigartige Anwendungen entwickelt wurden. Diese Röhren zeichnen sich durch ihre maßgeschneiderten Eigenschaften und ihre Fähigkeit aus, in spezialisierten Umgebungen oder unter extremen Bedingungen zu funktionieren. In diesem Abschnitt werden wir die Funktionsweise, die verschiedenen Typen und die historische sowie aktuelle Bedeutung von Spezialröhren detailliert betrachten. Die Funktionsweise von Spezialröhren variiert stark, je nach Anwendungsgebiet und Designanforderungen. Einige dieser Röhren nutzen die thermionische Emission und die Elektronenstrahltechnologie, ähnlich wie herkömmliche Vakuumröhren, aber in speziell angepassten Formen oder Umgebungen. Andere nutzen fortschrittliche Materialien und Konstruktionsprinzipien, um in extremen Bedingungen zu funktionieren oder um spezifische physikalische Phänomene auszunutzen.



Typen von Spezialröhren und ihre Anwendungen

Kryotronen: Kryotronen sind Supraleiter-Schaltgeräte, die bei sehr niedrigen Temperaturen arbeiten. Sie nutzen die Eigenschaft von Supraleitern, unterhalb einer kritischen Temperatur keinen elektrischen Widerstand zu zeigen. Kryotronen wurden in einigen der ersten digitalen Computer als Speicherelemente und Schalter verwendet.

Gyrotrons: Gyrotrons sind Hochleistungsmikrowellenröhren, die in der Plasmaphysik und Fusionsforschung verwendet werden, um Plasma zu heizen und zu kontrollieren. Sie nutzen die Interaktion von Elektronenstrahlen mit Magnetfeldern, um Mikrowellen hoher Leistung und Frequenz zu erzeugen.

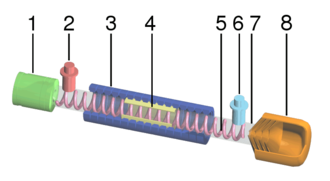

Schnittbild einer TWT:
(1) Elektronenkanone
(2) HF-Eingang
(3) Magnet
(4) Abschwächer
(5) Helix-Wendel
(6) HF-Ausgang
(7) Glashülle für Vakuum
(8) Elektronenkollektor ^[3]



Traveling-Wave Tubes (TWTs): TWTs sind Röhrenverstärker, die in der Satellitenkommunikation und Radar genutzt werden. Sie verstärken RF-Signale, indem sie die Interaktion eines Elektronenstrahls mit einem verzögerten elektromagnetischen Feld ausnutzen, das entlang einer speziell konstruierten Struktur, der sogenannten Verzögerungsleitung, geführt wird.

Photomultiplier-Röhren: Obwohl sie auch als Standardröhren betrachtet werden könnten, zählen Photomultiplier-Röhren (PMTs) aufgrund ihrer speziellen Anwendung und Funktionsweise auch zu den Spezialröhren. PMTs sind in der Lage, extrem schwache Lichtsignale zu detektieren und zu verstärken und sind daher unverzichtbar in der medizinischen Bildgebung, in der Astrophysik und in der Kernphysik.

Spezialröhren wurden für spezifische, oft bahnbrechende Anwendungen entwickelt und haben viele technologische Fortschritte ermöglicht. Kryotronen spielten eine Rolle in der frühen Computertechnik, bevor sie durch Halbleiter ersetzt wurden. Gyrotrons und TWTs sind nach wie vor unverzichtbar in der Fusionsforschung und in der Hochfrequenzkommunikation. Photomultiplier-Röhren bleiben aufgrund ihrer hohen Empfindlichkeit und Zuverlässigkeit in der Detektion schwacher Lichtsignale in vielen wissenschaftlichen Instrumenten unverzichtbar. Zusammenfassend repräsentieren Spezialröhren die Spitze der Elektronenröhrentechnologie und dienen spezifischen, anspruchsvollen Anwendungen. Ihre Entwicklung und Nutzung zeugen von der Kreativität und dem Erfindungsreichtum von Wissenschaftlern und Ingenieuren, die bestrebt waren, die Grenzen der Technologie zu erweitern und Lösungen für komplexe technologische Herausforderungen zu finden. Trotz des Vordringens der Halbleitertechnologie bleiben viele dieser Spezialröhren aufgrund ihrer einzigartigen Eigenschaften und Leistungsfähigkeit in ihren jeweiligen Anwendungsbereichen unersetzlich.

Jeder dieser Röhrentypen hat seine eigene Geschichte, seine eigenen technologischen Herausforderungen und seine spezifischen Anwendungen, die ihn für bestimmte Aufgaben geeignet machen. Die Entwicklung dieser Röhren war oft ein direktes Ergebnis der technologischen Anforderungen ihrer Zeit und spiegelt die kreative und innovative Arbeit von Wissenschaftlern und Ingenieuren wider, die bestrebt waren, die Grenzen des technisch Machbaren zu erweitern. In den folgenden Abschnitten werden wir diese Röhrentypen näher betrachten, ihre Funktionsweisen erläutern und die technologischen Fortschritte, die sie ermöglicht haben, sowie ihre Auswirkungen auf die moderne Welt erforschen. Mehr zu den verschiedenen Arten von Röhren und spezifischen Modellen können Sie auf dieser Seite finden



1.3 Anwendungsbereiche und Bedeutung in der Technik

Die Röhrentechnologie, die einst als Rückgrat der aufkeimenden Elektronikära diente, behält ihre Vitalität und Bedeutung in einer Vielzahl von Anwendungen bei, die von subtilen Nuancen in der Audiotechnik bis hin zu kritischen Funktionen in der Luft- und Raumfahrt reichen. In diesem Kapitel widmen wir uns einer tiefgehenden Betrachtung der facettenreichen Anwendungsbereiche und der grundlegenden Bedeutung der Röhrentechnik in verschiedenen technischen Disziplinen. Beginnen wir mit der Audiotechnik, wo Röhrenverstärker eine Renaissance erleben, angetrieben durch ihre einzigartige Klangsignatur. Die charakteristische Wärme und Tiefe, die Röhrenverstärker in die Audiowiedergabe einbringen, sind nicht nur subjektive Empfindungen, sondern basieren auf den harmonischen Verzerrungen und der linearen Verstärkung, die Röhren erzeugen. Diese subtilen, doch entscheidenden Unterschiede im Klangbild machen Röhrenverstärker zu einem bevorzugten Element in High-End-Audiosystemen und professionellen Aufnahmestudios, wo Klangtreue und -qualität von höchster Bedeutung sind.

Die Bedeutung von Röhren erstreckt sich jedoch weit über die Welt der Audiotechnik hinaus und findet sich in den fundamentalen Strukturen der Rundfunk- und Kommunikationstechnik wieder. In diesem Sektor ist die Fähigkeit von Röhren, hohe Leistungen bei Hochfrequenzen zu erzeugen, entscheidend. Die Robustheit und Zuverlässigkeit von Röhren in Sendeanlagen ermöglichen die weite Verbreitung von Radio- und Fernsehsignalen sowie die Aufrechterhaltung globaler Kommunikationsnetze. Darüber hinaus spielen spezialisierte Röhren wie Klystrons und Magnetrons eine Schlüsselrolle in der Satellitenkommunikation, wo sie Mikrowellensignale für die Datenübertragung über große Entfernungen verstärken. Ein weiteres bedeutendes Anwendungsfeld für Röhren ist die Medizintechnik. Hier sind Röntgenröhren unverzichtbar für diagnostische Bildgebungsverfahren, die eine hohe Auflösung und präzise Bildwiedergabe erfordern. Die Fähigkeit von Röhren, hohe Spannungen zu bewältigen und intensive Röntgenstrahlung zu erzeugen, hat die medizinische Diagnostik revolutioniert und bildet die Grundlage für moderne bildgebende Verfahren wie Computertomographie und Fluoroskopie. Darüber hinaus profitiert die Krebstherapie, insbesondere die Strahlentherapie, von der präzisen und kontrollierten Strahlungserzeugung, die spezialisierte Röhren ermöglichen.



Selbst der Mikojan-Gurewitsch MiG-25 ( Russicher Kampfjet) verfügt über zahlreiche Subminiaturröhren ^[7]



In der Militär- und Verteidigungstechnik sind Röhren wegen ihrer robusten Natur und ihrer Zuverlässigkeit unter extremen Bedingungen unverzichtbar. Ihre Immunität gegen elektromagnetische Pulse, die durch nukleare Explosionen oder bestimmte Formen der elektronischen Kriegsführung erzeugt werden, macht sie zu einem unersetzlichen Bestandteil in militärischen Kommunikations- und Navigationsgeräten. Diese Eigenschaften stellen sicher, dass kritische Systeme auch in den anspruchsvollsten Situationen funktionsfähig bleiben, was für die militärische Infrastruktur von entscheidender Bedeutung ist. Die Luft- und Raumfahrttechnik, wo die Bedingungen besonders rau sind und die Toleranz gegenüber Fehlern minimal ist, verlässt sich ebenfalls auf die Zuverlässigkeit und die besonderen Eigenschaften von Röhren. Die Fähigkeit von Röhren, extreme Temperaturschwankungen, hohe Strahlungsniveaus und das Vakuum des Weltraums zu tolerieren, macht sie zu einer idealen Wahl für Satelliten, Raumsonden und andere Raumfahrtmissionen. In diesen Anwendungen sind die Robustheit und die Langlebigkeit von Röhren entscheidend für den Erfolg der Missionen und die Sicherheit der gesammelten Daten.

Zusammenfassend lässt sich sagen, dass die Röhrentechnologie, obwohl in vielen Bereichen von moderneren Technologien überholt, eine unersetzliche Rolle in einer Reihe von kritischen und spezialisierten Anwendungsbereichen spielt. Ihre einzigartigen Eigenschaften und die Fähigkeit, unter extremen Bedingungen zu funktionieren, garantieren, dass Röhren auch weiterhin ein unverzichtbarer Bestandteil der technologischen Infrastruktur bleiben. Die kontinuierliche Bedeutung von Röhren in diesen hochtechnologischen Bereichen unterstreicht ihre fundamentale Rolle in der Entwicklung und Aufrechterhaltung unserer modernen Gesellschaft und Technologie.



2. Grundlagen und Arten von Röhren

Das Kapitel über die Grundlagen und Arten von Röhren umfasst ein breites Spektrum an Themen, die für das Verständnis der physikalischen Prinzipien, der Funktionsweise sowie der vielfältigen Kategorien und Einsatzbereiche dieser Schlüsselkomponenten in der Elektronik entscheidend sind. In diesem Kapitel werden wir die zugrunde liegenden Konzepte und die charakteristischen Eigenschaften der verschiedenen Röhrentypen erkunden, ohne dabei auf spezifische technische Details oder Anwendungsbereiche einzugehen, die in anderen Kapiteln behandelt werden. Beginnen wir mit den physikalischen Grundlagen, die das Verhalten und die Funktion von Röhren bestimmen. Im Zentrum der Funktionsweise einer Röhre steht das Prinzip der Thermionenemission, ein Phänomen, bei dem Elektronen von einer beheizten Kathode emittiert werden. Diese Elektronen bewegen sich durch das Vakuum oder das geringfügig mit Gas gefüllte Innere der Röhre hin zur Anode, die ein positives elektrisches Potential gegenüber der Kathode aufweist. Dieser Elektronenfluss ist die Basis für die Funktionalität der Röhre, sei es als Verstärker, Oszillator, Schalter oder in einer anderen Rolle.

Die Physik hinter der Bewegung der Elektronen in einer Röhre ist nicht nur durch die Thermionenemission, sondern auch durch die Wechselwirkung mit elektromagnetischen Feldern innerhalb der Röhre bestimmt. Die Steuerung dieses Elektronenflusses erfolgt häufig über Steuergitter, die zwischen Kathode und Anode platziert sind. Die Spannung am Steuergitter kann den Elektronenfluss modulieren, wodurch Röhren in der Lage sind, elektrische Signale zu verstärken oder zu modulieren. Dieses Prinzip ist grundlegend für die Funktionsweise von Verstärkerröhren, die in der Audiotechnik, der Rundfunk- und Kommunikationstechnik sowie in vielen anderen Bereichen eingesetzt werden. Neben den Verstärkerröhren gibt es eine Vielzahl anderer Röhrentypen, die speziell für unterschiedliche Anwendungen und Funktionalitäten entwickelt wurden. Gleichrichterröhren beispielsweise, die Wechselstrom in Gleichstrom umwandeln, waren entscheidend in den Stromversorgungen der frühen elektronischen Geräte. Oszillatorröhren, wie Klystrons und Magnetrons, sind spezialisiert auf die Erzeugung von Mikrowellenstrahlung und finden Anwendung in der Radartechnik sowie in Mikrowellenöfen. Jeder dieser Röhrentypen nutzt die grundlegenden Prinzipien der Elektronenbewegung und -steuerung auf einzigartige Weise, um spezifische Funktionen in elektronischen Schaltkreisen zu erfüllen.

Die Entwicklung und der Einsatz dieser verschiedenen Röhrentypen waren entscheidend für die Fortschritte in der Elektronik und Technologie im 20. Jahrhundert. Ihre Fähigkeit, elektrische Signale zu verstärken, zu schalten und zu modulieren, machte sie unverzichtbar in einer Vielzahl von Anwendungen. Die Kenntnis der Grundlagen und der verschiedenen Arten von Röhren ist daher essentiell, um die historische und technische Bedeutung dieser Komponenten zu verstehen und ihre Rolle in der modernen Technik zu schätzen. In diesem Kapitel haben wir die physikalischen Grundlagen, die Funktionsweise und die Vielfalt der Röhrentypen betrachtet, ohne dabei in die spezifischen technischen Details oder Anwendungsbereiche einzutauchen, die in anderen Kapiteln des Textes behandelt werden. Dieser Überblick bildet eine solide Grundlage für ein tieferes Verständnis der Röhrentechnologie und ihrer Bedeutung in der Geschichte und Gegenwart der Elektronik und Technik.



2.1 Aufbau und Funktionsweise von Röhren

Der Aufbau und die Funktionsweise von Röhren, auch als Vakuum- oder Elektronenröhren bekannt, sind fundamental für das Verständnis der Elektronik und ihrer Entwicklung. Diese Komponenten, die einst das Rückgrat der Elektronik bildeten, faszinieren durch ihre Einfachheit und gleichzeitig durch ihre vielfältigen Einsatzmöglichkeiten. In diesem Kapitel werden wir den Aufbau und die Funktionsprinzipien von Röhren detailliert untersuchen, um ein tiefgreifendes Verständnis ihrer Rolle und ihres Beitrags zur modernen Technik zu erlangen. Der Grundbaustein einer Elektronenröhre ist das Vakuum, ein Raum, der von Luft und anderen Gasen befreit ist. Dieses Vakuum ist entscheidend, um die freie Bewegung von Elektronen zu ermöglichen, die von einer beheizten Kathode zu einer Anode wandern. Die Kathode, die üblicherweise aus einem Material besteht, das Elektronen leicht emittieren kann, wird durch eine externe Energiequelle erhitzt. Durch den Prozess der Thermionenemission werden Elektronen aus der Kathodenoberfläche freigesetzt. Diese Elektronen bewegen sich dann in Richtung der Anode, die ein positives elektrisches Potential gegenüber der Kathode hat, was einen Elektronenstrom innerhalb der Röhre erzeugt.

Der Kern jeder Elektronenröhre ist das Steuergitter, ein entscheidendes Element, das zwischen Kathode und Anode platziert ist. Das Steuergitter, ein feinmaschiges Gitter aus Metall, kann die Intensität des Elektronenstroms modulieren, indem es die Spannung zwischen Kathode und Anode beeinflusst. Durch Anlegen einer negativen Spannung am Gitter gegenüber der Kathode können die Elektronen zurückgehalten oder in ihrer Bewegung zur Anode hin beeinflusst werden. Diese Eigenschaft ermöglicht es der Elektronenröhre, als Verstärker, Oszillator oder Schalter in elektronischen Schaltkreisen zu fungieren. Die Einfachheit des Aufbaus von Elektronenröhren verbirgt eine bemerkenswerte Vielseitigkeit und Leistungsfähigkeit. Durch Variationen in der Konstruktion und Anordnung von Kathode, Anode und Steuergittern können unterschiedliche Röhrentypen, wie Trioden, Tetroden und Pentoden, geschaffen werden, die jeweils spezifische Eigenschaften und Anwendungsbereiche haben. Trioden, mit einem einzigen Steuergitter, sind bekannt für ihre Fähigkeit, Signale zu verstärken. Tetroden und Pentoden, mit zwei bzw. drei Gittern, bieten verbesserte Leistung und Stabilität, indem sie Probleme wie das Gitterstromrauschen und die Sekundäremission, die in Trioden auftreten, minimieren.

Die Funktionsweise von Elektronenröhren spiegelt eine faszinierende Symbiose von Physik und Technik wider. Die Bewegung und Interaktion von Elektronen im Vakuum, gesteuert durch elektrische Felder und durchdachte Konstruktion, ermöglichte die ersten Schritte der Elektronik und führte zu revolutionären technologischen Fortschritten. Obwohl moderne Halbleitertechnologien in vielen Anwendungsbereichen die Elektronenröhren ersetzt haben, bleibt das grundlegende Verständnis ihrer Funktionsweise und ihres Aufbaus entscheidend für das Studium der Elektronik und ihrer Geschichte. Die Betrachtung des Aufbaus und der Funktionsweise von Röhren bietet nicht nur Einblicke in die Grundlagen der Elektronik, sondern beleuchtet auch den Weg, den die Technik von den ersten elektronischen Bauelementen bis hin zu den komplexen Systemen der heutigen Zeit zurückgelegt hat. In den folgenden Kapiteln werden wir die spezifischen Typen von Röhren und ihre Anwendungen weiter erforschen, um das Bild der Röhrentechnologie in ihrer ganzen Vielfalt zu vervollständigen.



2.2 Unterschiedliche Typen und ihre spezifischen Anwendungen

Jeder Röhrentyp bringt spezifische Eigenschaften mit, die ihn für bestimmte Anwendungen prädestinieren. Diese spezialisierten Funktionen und die Art und Weise, wie die Röhren in komplexen Systemen eingesetzt werden, sind von entscheidender Bedeutung, um die Rolle und den Einfluss der Röhrentechnologie in der modernen Technik zu verstehen. In der Welt der Elektronenröhren bilden Trioden, Tetroden und Pentoden die Grundlage für eine Vielzahl von Anwendungen, die von der Signalverstärkung bis zur Energieübertragung reichen. Diese Röhrentypen, mit ihren einzigartigen Eigenschaften und Funktionalitäten, haben die Entwicklung der elektronischen Technologie maßgeblich geprägt. In diesem Abschnitt werden wir uns eingehend mit diesen beiden Kategorien von Röhren beschäftigen, ihre Funktionsweise erörtern und die spezifischen Anwendungen beleuchten, in denen sie eine zentrale Rolle spielen.



Historische Trioden von links die RE16 von 1918 bis zu EC81 von 1949 ^[1]



Trioden waren die ersten Verstärkerröhren und markieren einen Meilenstein in der Geschichte der Elektronik. Sie bestehen aus drei Hauptkomponenten: einer Kathode, einem Anoden und einem Gitter. Die Kathode wird beheizt und emittiert Elektronen, die durch das Vakuum zur Anode strömen. Das Gitter, zwischen Kathode und Anode positioniert, dient zur Steuerung des Elektronenstroms. Durch die Anpassung der Spannung am Gitter kann der Stromfluss zwischen Kathode und Anode fein abgestimmt werden, was eine Verstärkung des Eingangssignals am Gitter ermöglicht. Die Verwendung von Trioden revolutionierte viele Bereiche, insbesondere die Telekommunikation und die Audiotechnik. In Radiosendern und -empfängern ermöglichten sie die Verstärkung von Audiosignalen, was die Übertragung über weite Entfernungen und die Verbesserung der Klangqualität zur Folge hatte. In der Audiotechnik ermöglichten Trioden die Entwicklung der ersten elektronischen Verstärker, was zu einem bedeutenden Fortschritt in der Musikproduktion und -wiedergabe führte. Trotz ihrer bahnbrechenden Rolle wurden Trioden aufgrund ihrer inhärenten Beschränkungen, wie der Neigung zu internen Kapazitäten und dem Miller-Effekt, der die Verstärkung bei höheren Frequenzen begrenzt, schrittweise durch komplexere Röhren ersetzt.

Tetroden und Pentoden. Um die Begrenzungen von Trioden zu überwinden, wurden Tetroden eingeführt, die ein zusätzliches Gitter, das Schirmgitter, enthalten. Dieses Gitter reduziert die Kapazität zwischen Anode und Steuergitter und verbessert somit die Leistung bei höheren Frequenzen. Tetroden lösten jedoch ein neues Problem aus, die Sekundäremission von Elektronen von der Anode, was zu Instabilitäten im Betrieb führte. Die Einführung von Pentoden, die ein drittes Gitter, das Bremsgitter, enthalten, löste dieses Problem. Das Bremsgitter verhindert, dass sekundär emittierte Elektronen zur Anode zurückkehren, was die Stabilität und die Leistung der Röhre erheblich verbessert. Pentoden bieten eine höhere Verstärkung, eine bessere Isolation zwischen Eingang und Ausgang und eine verbesserte Leistung bei hohen Frequenzen im Vergleich zu Trioden und Tetroden. Pentoden fanden breite Anwendung in Hochleistungs-Audioverstärkern, HF-Sendern und in den ersten Generationen von Computern, wo sie eine Schlüsselkomponente für die Signalverarbeitung und -verstärkung waren. Zusammenfassend bilden Trioden, Tetroden und Pentoden das Rückgrat der frühen elektronischen Geräte und Systeme. Ihre Entwicklung und fortlaufende Verbesserung markieren bedeutende Meilensteine in der Geschichte der Elektronik und haben den Weg für die modernen Technologien, die wir heute nutzen, geebnet. Trotz des Übergangs zu Halbleitertechnologien in vielen Anwendungen bleibt das Verständnis dieser Röhrentypen und ihrer spezifischen Anwendungen ein fundamentaler Aspekt des Elektronikstudiums und der historischen Perspektive auf die Entwicklung der Technologie.

Klystrons, Magnetrons und Photomultiplier repräsentieren eine spezialisierte Gruppe von Elektronenröhren, die für ihre spezifischen Anwendungen in der Hochfrequenztechnik und der Photonendetektion hoch geschätzt werden. Diese Röhrenarten haben wesentliche Beiträge zu Fortschritten in der Kommunikation, der Radartechnik und der wissenschaftlichen Forschung geleistet. In diesem Abschnitt werden wir diese fortgeschrittenen Röhrentypen untersuchen, ihre Funktionsweise erörtern und die wichtigen Anwendungen hervorheben, in denen sie eine entscheidende Rolle spielen.

Klystrons sind spezialisierte Mikrowellenröhren, die in der Lage sind, Hochfrequenzwellen zu erzeugen und zu verstärken. Sie spielen eine entscheidende Rolle in der Radartechnik, in der Satellitenkommunikation und in Teilchenbeschleunigern. Die Funktionsweise eines Klystrons basiert auf der Interaktion von Elektronenstrahlen mit elektrischen Feldern in Resonatorkammern, auch als Hohlräume bezeichnet. Ein Klystron besteht aus einer Elektronenkanone, die einen kohärenten Elektronenstrahl erzeugt, mehreren Hohlräumen, in denen die Interaktion der Elektronen mit den Mikrowellen stattfindet, und einem Kollektor am Ende der Röhre. Das Besondere an Klystrons ist ihre Fähigkeit, Mikrowellen hoher Leistung und hoher Frequenzstabilität zu erzeugen. Diese Eigenschaften machen sie unverzichtbar in Anwendungen, die eine präzise und zuverlässige Mikrowellenerzeugung erfordern. Beispielsweise sind in der Radartechnik Klystrons wegen ihrer Fähigkeit, leistungsstarke und präzise Mikrowellenpulse zu erzeugen, unerlässlich, was eine genaue Entfernungsmessung und Objekterkennung ermöglicht.

Magnetrons sind eine andere Art von Mikrowellenröhren, die für ihre Fähigkeit bekannt sind, Mikrowellenstrahlung hoher Leistung zu erzeugen. Sie sind vielleicht am bekanntesten für ihre Anwendung in Mikrowellenöfen, aber ihre Verwendung geht weit darüber hinaus. Magnetrons sind auch in Radarsystemen, in der Medizintechnik für die Diathermiebehandlung und in industriellen Heizungsanwendungen von Bedeutung. Die Funktionsweise eines Magnetrons basiert auf der Bewegung von Elektronen in einem magnetischen und elektrischen Querfeld. Die Konstruktion umfasst eine zentrale Kathode, umgeben von einer zylindrischen Anode mit Hohlräumen an den Rändern. Die Elektronen, die von der Kathode emittiert werden, erfahren eine zirkulare Bewegung aufgrund des magnetischen Feldes und induzieren Mikrowellenoszillationen in den Hohlräumen. Diese Mikrowellen werden dann aus dem Gerät ausgekoppelt und für die entsprechende Anwendung genutzt.

Photomultiplier sind extrem empfindliche Detektoren für Licht und andere Formen elektromagnetischer Strahlung. Ihre Sensitivität ermöglicht es, einzelne Photonen zu detektieren und deren Energie zu messen. Ein Photomultiplier besteht aus einer Photokathode, die Lichtquanten absorbiert und Elektronen emittiert (Photoelektronen), gefolgt von einer Serie von Dynoden in einer Vakuumröhre. Jede Dynode ist so konzipiert, dass sie sekundäre Elektronen emittiert, wenn sie von einem Photoelektron getroffen wird, was zu einer lawinenartigen Vervielfachung der Elektronenanzahl führt. Am Ende der Kette wird der resultierende Elektronenstrom gemessen, was eine direkte Quantifizierung des ursprünglichen Lichtsignals ermöglicht. Photomultiplier finden breite Anwendung in der wissenschaftlichen Forschung, insbesondere in der Teilchenphysik, der Astronomie und der medizinischen Bildgebung. Ihre hohe Empfindlichkeit und schnelle Antwort machen sie zu einem unverzichtbaren Werkzeug für Experimente, die extrem schwache Lichtsignale detektieren müssen, wie sie beispielsweise bei der Fluoreszenzmikroskopie oder in der Szintillationszählung auftreten.

Zusammenfassend stellen Klystrons, Magnetrons und Photomultiplier eine spezialisierte und hochentwickelte Klasse von Elektronenröhren dar, die in einer Vielzahl von technischen und wissenschaftlichen Anwendungen von entscheidender Bedeutung sind. Ihre Fähigkeit, Mikrowellen hoher Leistung zu erzeugen, genaue Radarmessungen durchzuführen oder einzelne Photonen zu detektieren, zeigt die bemerkenswerte Vielseitigkeit und fortwährende Bedeutung der Röhrentechnologie in der modernen Wissenschaft und Technik. Diese vielfältigen Typen von Röhren zeigen die Breite und Tiefe der Anwendungsmöglichkeiten der Röhrentechnologie. Von der Verstärkung von Audiosignalen über die Erzeugung von Mikrowellen bis hin zur Detektion von Lichtpartikeln haben Röhren eine zentrale Rolle in der Entwicklung einer Vielzahl von Technologien gespielt, die unsere Welt heute prägen. Ihre fortgesetzte Präsenz in spezialisierten Anwendungen unterstreicht die Bedeutung der Röhrentechnologie und ihren Beitrag zur technologischen Entwicklung und zum Fortschritt der Menschheit.



3. Kriterien für gute Röhren

Die Beurteilung der Qualität von Elektronenröhren ist ein entscheidender Aspekt in der Entwicklung und Anwendung von Röhrentechnologien. Gute Röhren müssen einer Reihe von technischen und betrieblichen Kriterien entsprechen, um ihre Funktion in den verschiedensten Anwendungen effizient und zuverlässig zu erfüllen. Diese Kriterien umfassen nicht nur die elektrischen Eigenschaften und Leistungsmerkmale, sondern auch die physikalische Haltbarkeit und die Langzeitstabilität. In diesem Kapitel werden wir uns auf die wesentlichen Kriterien konzentrieren, die eine gute Röhre ausmachen, und die technischen Aspekte betrachten, die für die Beurteilung ihrer Qualität ausschlaggebend sind.



Elektrische Leistungsfähigkeit

Die elektrische Leistungsfähigkeit einer Röhre ist ein multifaktorielles Kriterium, das entscheidend für die Effizienz, Genauigkeit und die allgemeine Performance in ihrem spezifischen Einsatzbereich ist. Zu den wichtigsten Aspekten gehören Verstärkung, Frequenzantwort und Rauschen, wobei jeder dieser Faktoren eine tiefgehende Betrachtung erfordert.

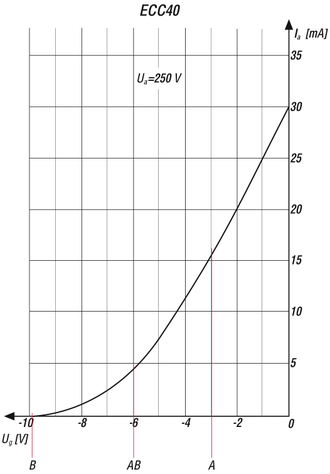

Kennlinie einer Verstärkerröhre mit verschiedenen Arbeitspunkten ^[4]



1. Verstärkung
Die Verstärkung ist das Maß dafür, wie effektiv eine Röhre ein schwaches Eingangssignal in ein stärkeres Ausgangssignal umwandeln kann. Die Qualität der Verstärkung wird nicht nur durch die absolute Verstärkungsrate bestimmt, sondern auch durch ihre Stabilität und Linearität über verschiedene Betriebsbedingungen.
Stabilität: Eine gute Röhre sollte eine stabile Verstärkungsrate bieten, die gegen äußere Einflüsse wie Temperaturschwankungen, Spannungsschwankungen und physische Vibrationen resistent ist. Diese Stabilität gewährleistet, dass die Röhre auch unter variierenden Umgebungsbedingungen zuverlässige Leistungen erbringt.
Linearität: Die Verstärkung sollte idealerweise linear sein, was bedeutet, dass das Ausgangssignal ein genaues, proportionales Abbild des Eingangssignals ist. Nichtlineare Verstärkung führt zu Verzerrungen, die in vielen Anwendungen, insbesondere in der Audiotechnik und der Kommunikationstechnik, unerwünscht sind.

2. Frequenzantwort
Die Frequenzantwort einer Röhre beschreibt, wie ihre Verstärkung über einen bestimmten Frequenzbereich variiert. Eine ideale Röhre sollte eine flache Frequenzantwort aufweisen, was bedeutet, dass sie Signale über einen breiten Frequenzbereich ohne signifikante Verstärkungsänderungen verarbeitet.
Bandbreite: Die Bandbreite einer Röhre ist der Frequenzbereich, innerhalb dessen die Röhre effektiv arbeiten kann. Eine breite Bandbreite ist in vielen Anwendungen von Vorteil, insbesondere in der Hochfrequenztechnik und in der digitalen Signalverarbeitung, wo Signale über einen breiten Frequenzbereich verarbeitet werden müssen.
Frequenzstabilität: Frequenzstabilität bezieht sich auf die Fähigkeit der Röhre, über ihren gesamten Betriebsbereich eine konsistente Leistung zu erbringen. Dies ist entscheidend in Anwendungen, die eine präzise Signalverarbeitung erfordern, wie beispielsweise in der Kommunikationstechnik und in der Messtechnik.

3. Rauschen
Rauschen in Röhren ist ein unvermeidliches Phänomen, das aus verschiedenen Quellen stammen kann, einschließlich thermischen Rauschens, Schroteffekt und Flickerrauschen. Gute Röhren sollten konstruiert sein, um das inhärente Rauschen zu minimieren, um die Signalintegrität nicht zu beeinträchtigen.
Rauschzahl: Die Rauschzahl oder das Rauschmaß einer Röhre gibt an, wie viel Rauschen sie im Verhältnis zum Nutzsignal erzeugt. Eine niedrigere Rauschzahl ist in Anwendungen wünschenswert, wo die Reinheit des Signals von entscheidender Bedeutung ist, wie in der Audiotechnik und der hochpräzisen Messtechnik.
Rauschunterdrückung: Techniken zur Rauschunterdrückung, wie die Verwendung von Röhren mit speziellen Kathodenmaterialien oder fortschrittlichen Anodendesigns, können dazu beitragen, das Rauschen zu minimieren und die Gesamtleistung der Röhre zu verbessern.
Zusammenfassend erfordert die Bewertung der elektrischen Leistungsfähigkeit einer Röhre eine detaillierte Analyse ihrer Verstärkung, Frequenzantwort und Rauscheigenschaften. Eine hohe Verstärkung, eine breite und stabile Frequenzantwort sowie ein niedriges Rauschniveau sind entscheidend, um die Effizienz, Genauigkeit und Zuverlässigkeit in ihren Anwendungen zu gewährleisten. Diese Faktoren spielen eine fundamentale Rolle in der Beurteilung und Auswahl von Röhren für spezifische technische Anforderungen.



Mechanische und thermische Stabilität

Die mechanische und thermische Stabilität sind kritische Parameter, die die Zuverlässigkeit und Lebensdauer von Elektronenröhren maßgeblich beeinflussen. Diese Aspekte beziehen sich nicht nur auf die Fähigkeit der Röhre, unter normalen Betriebsbedingungen zu funktionieren, sondern auch auf ihre Widerstandsfähigkeit gegenüber extremen oder unvorhersehbaren Umweltfaktoren. In diesem Abschnitt werden wir die Konzepte der Vakuumintegrität, Wärmeableitung und physikalischen Robustheit weiter vertiefen und ihre Bedeutung im Detail diskutieren.

1. Vakuumintegrität
Die Vakuumintegrität ist von zentraler Bedeutung für die Funktionsweise und Lebensdauer von Elektronenröhren. Ein perfektes oder nahezu perfektes Vakuum im Inneren der Röhre ist entscheidend, um unerwünschte Wechselwirkungen zwischen Elektronen und verbleibenden Gasatomen zu vermeiden, die zu Ionisation und damit verbundenen unerwünschten Effekten führen können.
Materialauswahl: Die Auswahl von Materialien, die minimale Gasabgabe während des Betriebs gewährleisten, ist entscheidend. Materialien wie Glas und Metall, die für die Konstruktion der Röhren verwendet werden, müssen sorgfältig ausgewählt und behandelt werden, um ihre Porosität und Gasdurchlässigkeit zu minimieren.
Dichtungstechniken: Die Techniken, die verwendet werden, um die verschiedenen Komponenten der Röhre zu versiegeln, müssen eine dauerhafte Dichtheit gewährleisten. Technologien wie Glas-Metall-Dichtungen oder fortgeschrittene Schweißverfahren sind entscheidend, um die Vakuumintegrität über die gesamte Lebensdauer der Röhre aufrechtzuerhalten.

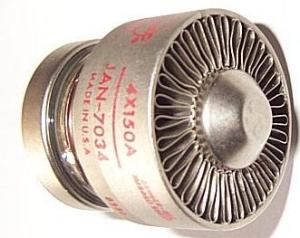

Luftgekühlte Anode einer kleinen Senderöhre ^[1]



2. Wärmeableitung
Während des Betriebs erzeugen Elektronenröhren signifikante Wärmemengen. Eine effektive Wärmeableitung ist daher essenziell, um thermische Belastungen zu minimieren und die Stabilität und Leistung der Röhre zu gewährleisten.
Kühlmechanismen: Abhängig von der Leistung und Anwendung der Röhre können verschiedene Kühlmechanismen eingesetzt werden, darunter Luftkühlung, Flüssigkeitskühlung oder sogar Kryokühlung in extremen Fällen. Die Auswahl des richtigen Kühlmechanismus ist entscheidend, um eine optimale Betriebstemperatur sicherzustellen.
Wärmeleitfähige Materialien: Die Verwendung von Materialien mit hoher Wärmeleitfähigkeit für die Anode und andere Komponenten kann die Wärmeableitung verbessern. Materialien wie Kupfer oder Aluminium können effektiv Wärme abführen und so zur thermischen Stabilität der Röhre beitragen.

3. Physikalische Robustheit
Die Fähigkeit einer Röhre, mechanischen Belastungen wie Stößen, Vibrationen und Druckschwankungen standzuhalten, ist besonders in anspruchsvollen Anwendungen wie der Luft- und Raumfahrt oder in militärischen Systemen von Bedeutung.
Mechanische Konstruktion: Die mechanische Konstruktion der Röhre sollte darauf ausgelegt sein, physische Belastungen zu absorbieren und zu verteilen. Dies kann durch die Verwendung von stoßabsorbierenden Materialien, verstärkenden Strukturen oder durch die Gestaltung des Röhrengehäuses erreicht werden.
Vibrationstest und -qualifizierung: Röhren, die in Umgebungen mit hohen Vibrationen eingesetzt werden, sollten speziellen Tests unterzogen werden, um sicherzustellen, dass sie diesen Belastungen standhalten können. Tests wie Schock- und Vibrationsprüfungen sind integraler Bestandteil des Qualifizierungsprozesses für Röhren in kritischen Anwendungen.



Rauschen

Rauschen ist eine der fundamentalen Herausforderungen in der Anwendung und Entwicklung von Röhrentechnologien. Obwohl es in gewissem Umfang unvermeidlich ist, bestimmt das Niveau und die Art des Rauschens, das eine Röhre erzeugt, wesentlich ihre Brauchbarkeit und Leistungsfähigkeit in sensitiven elektronischen Systemen. Dieses Phänomen kann auf eine Reihe von Faktoren zurückgeführt werden, und seine Beherrschung erfordert ein tiefes Verständnis der physikalischen Prinzipien sowie eine präzise Konstruktion und Fertigung.

1. Ursachen des Rauschens
Das Rauschen in Röhren kann verschiedene Ursachen haben, die sich in der Art des Rauschens und in den Möglichkeiten zu seiner Minimierung unterscheiden.
Thermisches Rauschen: Auch bekannt als Johnson-Nyquist-Rauschen, ist eine Folge der thermischen Bewegung von Ladungsträgern innerhalb eines Leiters. Dieses Rauschen ist temperaturabhängig und steigt mit der Temperatur der Röhre an.
Schroteffekt: Resultiert aus der Tatsache, dass der Strom durch eine Röhre aus einzelnen Elektronen besteht, die statistisch verteilt sind. Dies führt zu Fluktuationen im Strom, die als Rauschen wahrgenommen werden.
Flickerrauschen (1/f-Rauschen): Wird besonders bei niedrigen Frequenzen beobachtet und steht oft in Zusammenhang mit Fehlstellen und Unregelmäßigkeiten auf der Oberfläche von Materialien oder in der Struktur der Röhre.

2. Rauschzahl und Rauschmaß
Die Rauschzahl (oder das Rauschmaß) einer Röhre ist ein quantitatives Maß dafür, wie viel das Rauschen des Geräts das Signal beeinflusst. Ein niedriges Rauschmaß ist entscheidend für Anwendungen, bei denen die Reinheit und Klarheit des Signals von höchster Priorität sind, wie in der Audiotechnik, in der Telekommunikation und in der Messtechnik. Die Rauschzahl gibt das Verhältnis des Signal-Rausch-Verhältnisses am Eingang zum Signal-Rausch-Verhältnis am Ausgang an und ist somit ein direkter Indikator für die Leistungsfähigkeit der Röhre in Bezug auf das Rauschen.

3. Techniken zur Rauschunterdrückung
Die Minimierung des Rauschens erfordert eine umfassende Strategie, die sowohl die Konstruktion als auch den Betrieb der Röhre umfasst.
Materialauswahl und Konstruktion: Die Auswahl der richtigen Materialien für Kathode, Anode und Gitter kann das Rauschniveau erheblich beeinflussen. Materialien mit geringerem thermischen Rauschen und Strukturen, die den Schroteffekt und das Flickerrauschen minimieren, sind entscheidend.
Schaltungstechnik: Schaltungstechnische Maßnahmen, wie der Einsatz von Rauschunterdrückungsschaltungen und Filtern, können das von der Röhre erzeugte Rauschen effektiv minimieren.
Betriebsbedingungen: Die Betriebsbedingungen, wie Betriebstemperatur und Betriebsspannung, können angepasst werden, um das Rauschen zu reduzieren. Beispielsweise kann die Kühlung der Röhre das thermische Rauschen reduzieren.
Zusammenfassend ist das Rauschen eine zentrale Herausforderung in der Anwendung von Röhrentechnologien. Die Reduzierung des Rauschens durch sorgfältige Materialauswahl, durchdachte Konstruktion und präzise Betriebsführung ist entscheidend, um die Leistung und die Signalqualität in hochsensitiven Anwendungen zu gewährleisten. Mit einem fundierten Verständnis der Ursachen des Rauschens und der Strategien zu seiner Minimierung können Röhren entwickelt und eingesetzt werden, die auch den anspruchsvollsten Anforderungen gerecht werden.



3.1 Leistungsfähigkeit und Effizienz

Die Leistungsfähigkeit und Effizienz von Elektronenröhren sind zentrale Kriterien, die weitreichende Auswirkungen auf die Gestaltung und Anwendung dieser Bauelemente in verschiedenen technologischen Bereichen haben. Diese Kriterien sind entscheidend für die Bewertung der Eignung einer Röhre für eine bestimmte Anwendung und für die Vorhersage ihrer Leistung über die gesamte Lebensdauer. In diesem Abschnitt werden wir die verschiedenen Aspekte der Leistungsfähigkeit und Effizienz von Röhren erörtern, darunter die elektrischen Eigenschaften, die thermische Management und die Gesamteffizienz in Bezug auf Energieverbrauch und -umwandlung.



Elektrische Leistungseigenschaften

Die elektrische Leistungsfähigkeit einer Röhre ist ein entscheidender Faktor, der ihre Eignung und Effizienz in verschiedenen technologischen Anwendungen bestimmt. Diese Leistungsfähigkeit wird durch eine Reihe von Parametern definiert, die die Kapazität der Röhre unterstreichen, Signale zu verstärken, zu modulieren oder umzuwandeln, und ist entscheidend für die Qualität und Effizienz des Endprodukts oder Systems. Im Folgenden wird eine detailliertere Untersuchung dieser elektrischen Leistungseigenschaften vorgenommen.

1. Verstärkungseffizienz
Die Verstärkungseffizienz ist ein kritischer Indikator für die Fähigkeit einer Röhre, Eingangssignale zu verstärken. Sie wird definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung und ist ein Maß für die Effektivität, mit der eine Röhre die ihr zugeführte Energie in ein stärkeres Ausgangssignal umsetzt.
Transkonduktanz: Ein wichtiger Parameter, der die Verstärkungseffizienz beeinflusst, ist die Transkonduktanz, die die Sensitivität der Röhre in Bezug auf die Änderungen der Eingangsspannung darstellt. Höhere Transkonduktanzwerte weisen auf eine höhere Verstärkungseffizienz hin.
Lastimpedanzanpassung: Eine optimale Anpassung der Lastimpedanz an die Ausgangsimpedanz der Röhre ist entscheidend, um maximale Leistungsübertragung und Verstärkungseffizienz zu gewährleisten.

2. Anodenwirkungsgrad
Der Anodenwirkungsgrad ist ein Maß für die Effizienz, mit der eine Röhre die ihr zugeführte elektrische Energie in Nutzsignalenergie umwandelt. Ein hoher Anodenwirkungsgrad ist ein Indikator für eine effiziente Röhre, die mehr der eingespeisten Energie in das gewünschte Ausgangssignal umwandelt und weniger in Wärme verliert.
Energieumwandlung: Effiziente Energieumwandlung reduziert nicht nur die Betriebskosten, sondern verringert auch die thermische Belastung der Röhre, was zu einer längeren Lebensdauer und höheren Zuverlässigkeit führt.
Optimierung der Betriebsbedingungen: Die Auswahl optimaler Betriebsbedingungen, wie Anodenspannung und Heizstrom, ist entscheidend, um den Anodenwirkungsgrad zu maximieren.

3. Linearität und Verzerrung
Die Fähigkeit einer Röhre, Signale linear zu verstärken, ist entscheidend, um Verzerrungen zu minimieren und die Integrität des Signals zu erhalten. Nichtlineare Verstärkung kann zu unerwünschten Effekten wie Harmonischen und Intermodulationsverzerrungen führen, die die Signalqualität beeinträchtigen.
Arbeitspunktstabilität: Die Stabilität des Arbeitspunkts der Röhre ist entscheidend für die Aufrechterhaltung der Linearität. Schwankungen im Arbeitspunkt können zu Änderungen in den Verstärkungseigenschaften und somit zu nichtlinearen Verzerrungen führen.
Design und Materialauswahl: Das Design der Röhre und die Auswahl der Materialien, insbesondere für die Elektroden und das Gitter, spielen eine entscheidende Rolle bei der Minimierung der Verzerrungen und der Aufrechterhaltung einer hohen Linearität.
Zusammenfassend ist die elektrische Leistungsfähigkeit einer Röhre ein vielschichtiges Konzept, das die Verstärkungseffizienz, den Anodenwirkungsgrad und die Linearität umfasst. Eine hohe Leistung in diesen Bereichen ist entscheidend für die Realisierung von Röhrensystemen, die nicht nur effizient und leistungsstark sind, sondern auch eine hohe Signalqualität und Zuverlässigkeit bieten. Die kontinuierliche Optimierung dieser elektrischen Leistungseigenschaften durch



Thermische Management und Effizienz

Das thermische Management und die Effizienz sind von entscheidender Bedeutung für die Aufrechterhaltung der Funktionsfähigkeit, Zuverlässigkeit und Langlebigkeit von Elektronenröhren. Eine effiziente Wärmeabfuhr ist unerlässlich, um eine Überhitzung zu verhindern, die zu einer Vielzahl von Problemen führen kann, von der Beeinträchtigung der elektrischen Leistung bis hin zum vollständigen Ausfall der Röhre. Dieser Abschnitt vertieft die Aspekte des Kühlmechanismus und des thermischen Designs, um eine optimale Wärmeableitung zu gewährleisten.

1. Kühlmechanismen
Die Auswahl und Implementierung effektiver Kühlmechanismen sind entscheidend, um die Wärme, die während des Betriebs einer Röhre erzeugt wird, effizient abzuführen. Die Wahl des Kühlmechanismus hängt von verschiedenen Faktoren ab, einschließlich der Leistungsdichte der Röhre, der Umgebungstemperatur und der räumlichen Beschränkungen des Systems.
Luftkühlung: Die Luftkühlung ist eine häufig verwendete Methode, bei der die Umgebungsluft die Wärme von der Röhrenoberfläche abführt. Die Effizienz der Luftkühlung kann durch den Einsatz von Kühlkörpern, Ventilatoren oder gebläseunterstützten Systemen verbessert werden, die die Wärmeableitung durch erhöhte Luftzirkulation und eine vergrößerte Oberfläche für die Wärmeübertragung optimieren.
Flüssigkeitskühlung: Die Flüssigkeitskühlung ist eine effektivere Methode zur Wärmeableitung und wird in Hochleistungsanwendungen eingesetzt, bei denen die Luftkühlung nicht ausreichend ist. Diese Methode verwendet eine Kühlflüssigkeit, die Wärme direkt von der Röhre aufnimmt und sie zu einem Wärmetauscher transportiert, wo sie abgekühlt wird. Flüssigkeitskühlsysteme können eine präzise Temperaturregelung bieten und sind effektiv bei der Ableitung großer Wärmemengen.
Andere Kühlmethoden: In speziellen Anwendungsfällen können andere Kühlmethoden wie die Peltier-Kühlung, die Wärmerohrtechnologie (Heat Pipes) oder die Dampfphasenkühlung eingesetzt werden. Diese Methoden können spezifische Vorteile in Bezug auf die Wärmeableitung und die räumlichen Anforderungen bieten.



Siedegekühlte Anode einer großen Senderöhre ^[1]



2. Thermisches Design
Ein sorgfältiges thermisches Design ist entscheidend, um eine effektive Wärmeableitung zu gewährleisten und die thermische Stabilität der Röhre zu gewährleisten. Das thermische Design umfasst sowohl die Gestaltung der Röhre selbst als auch das Design des umgebenden Systems.
Materialauswahl: Die Auswahl von Materialien mit hoher Wärmeleitfähigkeit für Röhrenkomponenten und Kühlkörper ist entscheidend. Materialien wie Kupfer, Aluminium oder spezielle Legierungen können verwendet werden, um eine effiziente Wärmeübertragung von der Röhre zu den Kühlkörpern oder Wärmetauschern zu gewährleisten.
Design von Kühlkörpern: Die Gestaltung von Kühlkörpern spielt eine entscheidende Rolle bei der Wärmeabfuhr. Kühlkörper sollten so gestaltet sein, dass sie eine maximale Oberfläche für die Wärmeübertragung bieten und eine effiziente Luft- oder Flüssigkeitsströmung ermöglichen. Die Form, die Größe und die Anordnung der Kühlrippen müssen optimiert werden, um die Wärmeabfuhr zu maximieren.
Luft- oder Flüssigkeitsströmungsoptimierung: Eine effektive Strömungsführung ist entscheidend für die Effizienz der Kühlung. Bei Luftkühlsystemen sollte die Luftströmung so geführt werden, dass eine gleichmäßige Kühlung über die gesamte Röhrenoberfläche gewährleistet ist. Bei Flüssigkeitskühlsystemen sollten die Strömungsgeschwindigkeit und der Pfad der Kühlflüssigkeit optimiert werden, um eine effektive Wärmeübertragung ohne unnötige Druckverluste zu gewährleisten.
Zusammenfassend ist das thermische Management ein kritischer Aspekt für die Leistungsfähigkeit und Lebensdauer von Elektronenröhren. Eine effektive Wärmeableitung durch gut konzipierte Kühlmechanismen und ein durchdachtes thermisches Design sind unerlässlich, um eine Überhitzung zu verhindern und die Zuverlässigkeit und Effizienz der Röhren zu gewährleisten.



Gesamteffizienz und Energieverbrauch

Die Gesamteffizienz und der Energieverbrauch von Elektronenröhren sind entscheidende Faktoren, die nicht nur die Betriebskosten, sondern auch die Umweltauswirkungen und die Nachhaltigkeit von technologischen Systemen beeinflussen. In einer Zeit, in der Ressourceneffizienz und ökologische Nachhaltigkeit von zentraler Bedeutung sind, gewinnt die Bewertung und Optimierung der Energieeffizienz von Röhren zunehmend an Bedeutung. In diesem Abschnitt werden wir die verschiedenen Aspekte der Energieumwandlungseffizienz und des Energieverbrauchs im Betrieb vertiefen, um ein umfassendes Verständnis der Gesamteffizienz von Röhren zu erlangen.

1. Energieumwandlungseffizienz
Die Energieumwandlungseffizienz ist ein Maß für die Fähigkeit einer Röhre, die zugeführte elektrische Energie in nützliche Arbeit umzuwandeln. Diese Effizienz ist ein Schlüsselfaktor für die Bewertung der Leistungsfähigkeit von Röhren in verschiedenen Anwendungen.
Wirkungsgrad bei der Signalverstärkung: In Anwendungen, in denen Röhren zur Signalverstärkung eingesetzt werden, ist der Wirkungsgrad der Umwandlung von elektrischer Energie in verstärkte Signalenergie von entscheidender Bedeutung. Ein hoher Wirkungsgrad reduziert die Energieverluste und minimiert die Wärmeentwicklung, was die Kühlungsanforderungen und die damit verbundenen Kosten verringert.
Optimierung der Anoden- und Kathodenkonstruktion: Die Effizienz der Energieumwandlung kann durch die Optimierung der Konstruktion von Anoden und Kathoden verbessert werden. Fortschritte in Materialwissenschaft und Fertigungstechniken ermöglichen die Entwicklung von Röhrenkomponenten, die eine effizientere Elektronenemission und -sammlung ermöglichen, wodurch der Wirkungsgrad der Energieumwandlung gesteigert wird.
Einsatz fortschrittlicher Steuerelektronik: Moderne Steuerelektronik kann dazu beitragen, die Energieumwandlungseffizienz von Röhren zu optimieren, indem sie präzise Steuerung der Betriebsbedingungen ermöglicht. Durch die Optimierung von Faktoren wie Heizspannung, Anodenspannung und Signalmodulation kann die Effizienz der Energieumwandlung maximiert werden.

2. Energieverbrauch im Betrieb
Der Energieverbrauch einer Röhre während ihres Betriebs hat direkte Auswirkungen auf die Betriebskosten und die Umweltbilanz des Systems. Eine Reduzierung des Energieverbrauchs ist daher in vielen Anwendungsbereichen wünschenswert.
Optimierung des Energieverbrauchs: Die Minimierung des Energieverbrauchs von Röhren kann durch eine Reihe von Strategien erreicht werden, darunter die Verwendung energieeffizienter Komponenten, die Optimierung der Betriebsparameter und die Implementierung intelligenter Energiesparmodi, die den Energieverbrauch in Zeiten reduzieren, in denen die Röhre nicht bei voller Leistung betrieben wird.
Lebenszyklusanalyse und Gesamtbetriebskosten: Bei der Bewertung des Energieverbrauchs von Röhren ist es wichtig, eine ganzheitliche Perspektive einzunehmen, die sowohl den direkten Energieverbrauch im Betrieb als auch die indirekten Energiekosten für Kühlung, Wartung und eventuelle Ausfallzeiten berücksichtigt. Eine umfassende Lebenszyklusanalyse, die alle diese Faktoren berücksichtigt, kann helfen, die Gesamtbetriebskosten realistisch zu bewerten und fundierte Entscheidungen über den Einsatz von Röhren in bestimmten Anwendungen zu treffen.
Zusammenfassend ist die Gesamteffizienz und der Energieverbrauch von Elektronenröhren entscheidende Faktoren, die ihre Leistungsfähigkeit, Betriebskosten und Umweltauswirkungen bestimmen. Durch die Optimierung der Energieumwandlungseffizienz und die Reduzierung des Energieverbrauchs im Betrieb können die Gesamteffizienz von Röhren verbessert und ihre Eignung für eine Vielzahl von Anwendungen sichergestellt werden. Fortschritte in der Materialwissenschaft, in der Konstruktionspraxis und in der Steuerelektronik spielen eine Schlüsselrolle bei der Maximierung der Effizienz und bei der Minimierung der Umweltauswirkungen von Röhrentechnologien.



3.2 Lebensdauer und Zuverlässigkeit

Die Lebensdauer und Zuverlässigkeit von Elektronenröhren sind entscheidende Faktoren, die nicht nur die Effektivität und die Betriebszeit von Systemen bestimmen, in denen sie eingesetzt werden, sondern auch signifikante Auswirkungen auf die Wartungszyklen, die Betriebskosten und letztlich die Benutzerzufriedenheit haben. In diesem Kapitel werden wir die komplexen Aspekte der Lebensdauer und Zuverlässigkeit von Elektronenröhren betrachten, die eine umfassende Analyse der Materialauswahl, des Designs, der Fertigungsqualität und der Betriebsbedingungen erfordern. Die Lebensdauer einer Röhre ist durch die Zeitdauer definiert, in der sie ihre spezifizierte Leistung innerhalb festgelegter Parameter erbringen kann. Diese Lebensdauer ist von zahlreichen Faktoren abhängig, von denen einige inhärent mit den physikalischen und chemischen Eigenschaften der verwendeten Materialien und der Konstruktion der Röhre zusammenhängen, während andere externe Faktoren wie die Betriebsbedingungen umfassen.

Die Materialauswahl spielt eine entscheidende Rolle bei der Bestimmung der Lebensdauer einer Röhre. Materialien müssen so ausgewählt werden, dass sie den hohen Temperaturen, den potenziellen chemischen Reaktionen innerhalb der Röhre und den mechanischen Belastungen standhalten können. Zum Beispiel müssen die Materialien der Kathode in der Lage sein, über die gesamte Lebensdauer der Röhre eine stabile Elektronenemission zu gewährleisten. Jede Degradation der Kathodenmaterialien kann zu einer reduzierten Emissionseffizienz führen, was die Gesamtleistung der Röhre beeinträchtigt. Das Design der Röhre muss ebenfalls die Lebensdauer berücksichtigen. Dies beinhaltet die Konstruktion von Elektroden, die Minimierung von Stressfaktoren, die durch thermische Expansion verursacht werden, und die Gewährleistung, dass alle Komponenten der Röhre die thermischen und mechanischen Belastungen, die während des normalen Betriebs auftreten können, aushalten. Die sorgfältige Gestaltung von Heizmechanismen ist ebenfalls entscheidend, da eine ungleichmäßige oder übermäßige Heizung zu einer vorzeitigen Materialermüdung führen kann. Die Fertigungsqualität ist ein weiterer kritischer Faktor für die Lebensdauer und Zuverlässigkeit. Produktionsprozesse müssen streng kontrolliert werden, um Konsistenz und Qualität zu gewährleisten. Dies umfasst die Reinheit der Materialien, die Präzision der Montage und die gründliche Prüfung von Röhren vor ihrer Freigabe. Selbst kleinste Unregelmäßigkeiten während der Fertigung können zu Schwachstellen in der Röhre führen, die ihre Leistung und Lebensdauer beeinträchtigen.

Betriebsbedingungen haben ebenfalls einen bedeutenden Einfluss auf die Lebensdauer von Röhren. Die Einhaltung der spezifizierten Betriebsbedingungen wie Spannung, Strom und Temperatur ist entscheidend. Betrieb außerhalb dieser Parameter kann nicht nur die Lebensdauer verkürzen, sondern auch die Zuverlässigkeit der Röhre während ihrer Lebensdauer beeinträchtigen. Übermäßige Belastungen, sei es durch hohe Temperaturen, starke Vibrationen oder Spannungsspitzen, können die Materialien belasten und die Degradation beschleunigen. Zuverlässigkeit, eng verbunden mit der Lebensdauer, bezieht sich auf die Wahrscheinlichkeit, dass eine Röhre über einen bestimmten Zeitraum ohne Ausfall funktioniert. Die Zuverlässigkeit ist nicht nur eine Funktion der Röhrenqualität selbst, sondern auch des Designs des gesamten Systems, in dem die Röhre betrieben wird. Systeme müssen so gestaltet sein, dass sie die Röhren vor extremen Betriebsbedingungen schützen und gleichzeitig eine ausreichende Kühlung und elektrische Stabilität gewährleisten. Die Lebensdauer und Zuverlässigkeit von Elektronenröhren sind somit das Ergebnis einer komplexen Wechselwirkung zwischen Materialauswahl, Design, Fertigungsqualität und Betriebsbedingungen. Durch ein tiefes Verständnis dieser Faktoren und deren sorgfältige Berücksichtigung in allen Phasen von Design, Fertigung und Betrieb können die Lebensdauer und Zuverlässigkeit von Röhren maximiert werden, was zu effizienteren, kosteneffektiven und zuverlässigen technologischen Lösungen führt.

Über die Jahre hinweg haben bahnbrechende Designinnovationen und lebensdauererweiternde Maßnahmen die Zuverlässigkeit, Effizienz und Qualität von Radios maßgeblich verbessert. In diesem Abschnitt werden wir einige dieser Schlüsselmomente und Modelle betrachten, die in der Radiogeschichte eine bedeutende Rolle gespielt haben. In den Anfängen der Radiotechnologie waren die Röhrenempfänger relativ einfach konstruiert. Frühe Modelle wie der Audion-Empfänger, entwickelt von Lee De Forest, nutzten Trioden, um schwache Radiosignale zu verstärken. Diese frühen Radios waren allerdings anfällig für verschiedene Probleme, wie eine begrenzte Lebensdauer der Röhren und eine instabile Signalqualität. Mit der Einführung von Tetroden und später Pentoden wurde die Leistung und Zuverlässigkeit von Radiogeräten erheblich verbessert. Diese Röhren boten höhere Verstärkung und bessere Isolation zwischen den Elektroden, was zu einer klareren und konsistenteren Signalqualität führte. Modelle wie das RCA Radiola aus den 1920er Jahren, das einige der frühesten kommerziellen Anwendungen von Tetroden und Pentoden darstellte, zeigten deutlich verbesserte Leistung im Vergleich zu ihren Vorgängern.



RCA Radiola aus den 1920er Jahren ^[5]



Eine weitere signifikante Entwicklung in der Radiogeschichte war die Einführung des Superheterodyn-Empfängers in den 1930er Jahren. Diese Technologie, entwickelt von Edwin Armstrong, revolutionierte den Radioempfang durch die Umwandlung aller empfangenen Signale in eine Zwischenfrequenz, bevor sie verstärkt wurden. Dieses Design ermöglichte eine selektivere und empfindlichere Empfangsleistung und wurde zur Standardtechnologie in Radiogeräten. Radiomodelle wie das Philco Model 38-690, das in der goldenen Ära des Radios sehr beliebt war, nutzten diese Technologie und boten den Hörern eine bis dahin unerreichte Empfangsqualität und -stabilität. Die Zuverlässigkeit und Lebensdauer von Radios wurde auch durch Verbesserungen in der Fertigung und im Design der Röhren selbst beeinflusst. In den 1940er und 1950er Jahren wurden mit dem Aufkommen von Miniaturröhren wie den Noval- und Miniatur-7-Typen Röhrenradios kompakter und energieeffizienter. Diese Röhren, oft verwendet in Modellen wie dem Zenith Trans-Oceanic, waren nicht nur kleiner und leichter, sondern auch robuster und langlebiger, was zu einer erhöhten Beliebtheit von tragbaren Radiogeräten führte.

In den 1960er Jahren begann die Ära der Solid-State-Technologie, und Transistoren begannen, Röhren in Radiogeräten zu ersetzen. Trotzdem blieben Röhren in bestimmten Nischenanwendungen wie in High-End-Audioverstärkern und in professionellen Sendeanlagen relevant, wo ihre einzigartigen Eigenschaften weiterhin geschätzt wurden. Zusammenfassend haben Designinnovationen und lebensdauererweiternde Maßnahmen über Jahrzehnte hinweg die Entwicklung der Radiotechnologie und insbesondere die Nutzung von Elektronenröhren in Radiogeräten maßgeblich geprägt. Von den frühen Audion-Empfängern bis hin zu den hochentwickelten Superheterodyn- und Miniaturröhren-Radios hat jede Generation von Geräten auf den Fortschritten der vorherigen aufgebaut, um die Qualität, Effizienz und Zuverlässigkeit von Radioempfängern stetig zu verbessern.



4. Bewertung und Qualitätssicherung von Röhren

Die Bewertung und Qualitätssicherung von Elektronenröhren ist ein kritischer Prozess, der in der Entwicklung und Fertigung von Röhrensystemen eine zentrale Rolle spielt. Dieser Prozess gewährleistet, dass jede Röhre die erforderlichen Leistungsstandards erfüllt und über die notwendige Zuverlässigkeit und Langlebigkeit für ihre vorgesehenen Anwendungen verfügt. In diesem Kapitel werden wir die vielschichtigen Aspekte der Bewertung und Qualitätssicherung von Röhren erkunden, einschließlich der Methoden zur Messung und Analyse von Röhreneigenschaften, der Etablierung von Qualitätsstandards und der Implementierung von Qualitätskontrollverfahren in der Fertigung. Die Bewertung von Elektronenröhren beginnt mit einer genauen Messung ihrer elektrischen und physikalischen Eigenschaften. Diese Messungen umfassen eine Vielzahl von Parametern, wie die Verstärkung, die Frequenzantwort, das Rauschverhalten, die thermische Stabilität und die mechanische Robustheit. Spezialisierte Testgeräte und Methoden werden eingesetzt, um diese Eigenschaften präzise zu quantifizieren und sicherzustellen, dass jede Röhre den spezifischen Anforderungen ihrer Anwendung entspricht.

Eines der wichtigsten Instrumente in der Bewertung von Röhren ist der Röhrenprüfer, ein Gerät, das eine Vielzahl von Funktionstests durchführen kann, um die Leistung einer Röhre in verschiedenen Betriebsmodi zu überprüfen. Röhrenprüfer können die Emissionsfähigkeit der Kathode, die Leckströme zwischen den Elektroden, die Steilheit und die Verstärkung messen. Moderne Röhrenprüfgeräte sind oft mit digitaler Steuerung und Datenerfassung ausgestattet, was eine detaillierte Analyse der Röhrenleistung und eine effiziente Verarbeitung der Testdaten ermöglicht. Neben den elektrischen Tests umfasst die Bewertung von Röhren auch physikalische und umweltbezogene Prüfungen. Diese Prüfungen können thermische Zyklustests, Vibrationstests und Schocktests umfassen, die dazu dienen, die Zuverlässigkeit und Robustheit der Röhren unter Bedingungen zu beurteilen, die ihren realen Betriebsbedingungen entsprechen. Die Fähigkeit einer Röhre, solche Bedingungen zu überstehen, ohne ihre Leistung oder Zuverlässigkeit zu beeinträchtigen, ist ein entscheidender Indikator für ihre Eignung für spezifische Anwendungen.

Die Etablierung von Qualitätsstandards ist ein weiterer wesentlicher Aspekt der Qualitätssicherung von Röhren. Diese Standards definieren die akzeptablen Grenzen für die verschiedenen Leistungsparameter von Röhren und gewährleisten, dass nur diejenigen Röhren, die diese Standards erfüllen, in Systemen verwendet werden. Qualitätsstandards können von internationalen Normungsgremien, von Industrieverbänden oder von einzelnen Herstellern festgelegt werden und dienen als Leitlinie für die Röhrenproduktion und -prüfung. In der Fertigung von Röhren ist die Implementierung von Qualitätskontrollverfahren entscheidend, um die Einhaltung der Qualitätsstandards sicherzustellen. Diese Verfahren umfassen die Inspektion von Rohmaterialien, die Überwachung der Fertigungsprozesse, die Durchführung von Stichprobenprüfungen und die endgültige Prüfung der fertigen Röhren. Fortschrittliche statistische Methoden, wie die statistische Prozesskontrolle (SPC), können eingesetzt werden, um Trends und Abweichungen in den Fertigungsprozessen zu erkennen und korrigierende Maßnahmen einzuleiten, bevor Qualitätsprobleme auftreten.

Zusammenfassend ist die Bewertung und Qualitätssicherung von Elektronenröhren ein mehrdimensionaler Prozess, der eine genaue Messung von Röhreneigenschaften, die Etablierung von Qualitätsstandards und die Implementierung von Qualitätskontrollverfahren in der Fertigung umfasst. Durch diesen umfassenden Ansatz wird sichergestellt, dass jede Röhre die erforderlichen Leistungsstandards erfüllt und die Zuverlässigkeit und Langlebigkeit aufweist, die für ihre vorgesehenen Anwendungen erforderlich sind.



4.1 Messparameter und Qualitätskriterien

Die Beurteilung und Gewährleistung der Qualität von Elektronenröhren ist ein komplexes Unterfangen, das eine detaillierte Analyse verschiedener Messparameter und die Festlegung strenger Qualitätskriterien erfordert. Diese Parameter und Kriterien dienen als Benchmarks, um die Leistung, Zuverlässigkeit und Konformität von Röhren mit den spezifischen Anforderungen ihrer Einsatzbereiche zu bewerten. In diesem Kapitel werden wir tief in die Welt der Messparameter und Qualitätskriterien für Elektronenröhren eintauchen, um ein umfassendes Verständnis der Faktoren zu entwickeln, die für die Bewertung ihrer Qualität entscheidend sind. Messparameter für Elektronenröhren sind vielfältig und beziehen sich auf die unterschiedlichsten Aspekte ihrer Leistung und Zuverlässigkeit. Sie umfassen elektrische, thermische, mechanische und lebensdauerbezogene Eigenschaften. Diese Parameter sind nicht nur Indikatoren für die Leistungsfähigkeit einer Röhre in ihrem vorgesehenen Anwendungsbereich, sondern auch für ihre Fähigkeit, über die Zeit hinweg konstant zu funktionieren und die Langlebigkeit, die von den Nutzern erwartet wird.

Verstärkungsfaktor
Der Verstärkungsfaktor einer Röhre, oft als "Gain" bezeichnet, ist ein Maß für ihre Fähigkeit, die Amplitude eines Eingangssignals zu steigern. In der Audiotechnik ist ein hoher Verstärkungsfaktor essenziell, um schwache Audiosignale auf ein Niveau zu bringen, das für die Aufnahme oder Wiedergabe geeignet ist. In der Kommunikationstechnik ist die Signalverstärkung entscheidend für die Übertragung von Signalen über lange Distanzen. Der Verstärkungsfaktor ist nicht nur ein Indikator für die maximale Verstärkungsleistung, sondern auch für die Linearität der Verstärkung über einen bestimmten Eingangsbereich, was für die Vermeidung von Signalverzerrungen entscheidend ist.

Anodenstrom und Anodenspannung
Diese Parameter sind entscheidend, um die Betriebsbedingungen und die Effizienz einer Röhre zu verstehen. Der Anodenstrom, der durch die Röhre fließt, und die Anodenspannung, die an der Röhre anliegt, sind Indikatoren für die Energiemenge, die in die Röhre eingespeist wird, und wie diese Energie innerhalb der Röhre genutzt wird. Diese Parameter beeinflussen direkt die Leistungsaufnahme und die Wärmeentwicklung der Röhre und haben somit weitreichende Auswirkungen auf das thermische Management und die Lebensdauer der Röhre. Ein optimales Gleichgewicht zwischen Anodenstrom und Anodenspannung ist entscheidend, um die maximale Effizienz und Leistung der Röhre zu gewährleisten.

Intermodulationsverzerrung und Harmonische Verzerrung
Diese Arten von Verzerrungen sind besonders kritisch in Bereichen, wo die Reinheit und Genauigkeit des Signals von höchster Wichtigkeit sind, wie in der Audioproduktion oder in hochpräzisen Messsystemen. Intermodulationsverzerrung tritt auf, wenn zwei oder mehr Frequenzen in einer Röhre miteinander interagieren und neue Frequenzen erzeugen, die im ursprünglichen Signal nicht vorhanden waren. Harmonische Verzerrung bezieht sich auf die Erzeugung von Harmonischen des Eingangssignals, die die Klangqualität beeinträchtigen können. Die Messung und Minimierung dieser Verzerrungen sind entscheidend, um eine hohe Signalintegrität und -qualität zu gewährleisten. Fortschrittliche Testgeräte und Analysemethoden werden eingesetzt, um diese Arten von Verzerrungen präzise zu quantifizieren und Röhren zu identifizieren, die die höchsten Standards der Signalreinheit erfüllen.

Neben den bereits  wichtigsten erwähnten elektrischen Messparametern wie Verstärkungsfaktor, Anodenstrom und -spannung sowie Intermodulations- und harmonischer Verzerrung sind weitere elektrische Messparameter von entscheidender Bedeutung, um die Leistungsfähigkeit und Qualität von Elektronenröhren umfassend zu bewerten. Diese Parameter umfassen:

Durchgriff (Transkonduktanz): Dieser Parameter misst die Fähigkeit der Röhre, den Anodenstrom durch Änderungen der Gitterspannung zu steuern. Eine hohe Transkonduktanz weist auf eine effiziente Kontrolle des Elektronenflusses hin und ist für Anwendungen wichtig, in denen eine schnelle und präzise Signalverarbeitung erforderlich ist. Stromversorgungsunterdrückung (Power Supply Rejection Ratio, PSRR): Der PSRR misst, wie gut eine Röhre Störungen oder Schwankungen in der Stromversorgung unterdrücken kann. Eine hohe PSRR ist entscheidend für die Stabilität der Röhrenleistung, insbesondere in sensiblen audiovisuellen oder messtechnischen Anwendungen. Rauschzahl (Noise Figure, NF): Die Rauschzahl quantifiziert das von der Röhre eingeführte Rauschen im Verhältnis zum Nutzsignal. Ein niedriger NF-Wert ist entscheidend für Anwendungen, in denen eine hohe Signalreinheit, wie in der Kommunikationstechnik und in der Präzisionsmesstechnik, erforderlich ist.

Kathoden-Emissionsfähigkeit (Cathode Emission Capability): Dieser Parameter gibt an, wie effektiv die Kathode Elektronen emittieren kann. Eine hohe Emissionsfähigkeit ist entscheidend für eine stabile und effiziente Röhrenleistung über die gesamte Lebensdauer. Plateau-Kennlinie (Plateau Characteristics): Die Plateau-Kennlinie beschreibt das Verhalten der Anodenstromkurve in Abhängigkeit von der Anodenspannung. Eine flache Plateau-Kennlinie zeigt eine stabile Leistung übereinen breiten Spannungsbereich und ist wichtig für Anwendungen, die eine gleichmäßige Ausgangsleistung erfordern. Thermal Stability (Thermische Stabilität): Obwohl es sich um eine thermische Eigenschaft handelt, hat die thermische Stabilität direkte Auswirkungen auf die elektrischen Eigenschaften der Röhre. Sie beschreibt, wie konstant die elektrischen Parameter unter variierenden thermischen Bedingungen bleiben. Dies ist besonders wichtig in Umgebungen, in denen die Röhre extremen Temperaturschwankungen ausgesetzt ist.

Isolationswiderstand und Durchschlagfestigkeit: Diese Parameter messen die Fähigkeit der Röhre, hohe Spannungen zu isolieren und zu widerstehen, ohne einen elektrischen Durchschlag zu erleiden. Hohe Werte sind entscheidend für die Zuverlässigkeit und Sicherheit in Hochspannungsanwendungen. Die sorgfältige Messung und Bewertung dieser Parameter ist entscheidend für die Gewährleistung der Leistungsfähigkeit, Zuverlässigkeit und Langlebigkeit von Elektronenröhren in einer Vielzahl von technischen Anwendungen. Sie ermöglichen es Ingenieuren und Technikern, die Eignung einer Röhre für spezifische Anwendungen zu bewerten und sicherzustellen, dass die Röhren den höchsten Standards in Bezug auf Qualität und Leistung entsprechen.

Die thermischen Messgrößen und die mechanische Stabilität von Elektronenröhren sind entscheidend für ihre Funktionsfähigkeit und Langlebigkeit, insbesondere in anspruchsvollen Betriebsumgebungen. Diese Parameter geben nicht nur Aufschluss über die Leistungsfähigkeit und Belastbarkeit der Röhre unter verschiedenen Bedingungen, sondern auch über ihre Zuverlässigkeit und Sicherheit im langfristigen Einsatz. Im Folgenden wird eine tiefergehende technische Betrachtung dieser Messgrößen vorgenommen.

Thermische Messgrößen
Die thermischen Eigenschaften einer Röhre sind entscheidend für ihre Leistung und Stabilität. Die thermischen Messgrößen umfassen eine Vielzahl von Parametern, die das thermische Verhalten und die Wärmemanagementfähigkeiten der Röhre beschreiben.
Maximale Betriebstemperatur: Dieser Parameter ist von grundlegender Bedeutung, da er die obere Grenze der Temperatur definiert, bis zu der die Röhre sicher betrieben werden kann. Überschreitungen dieser Temperaturgrenze können zu einer Beschleunigung der Materialdegradation, zur Veränderung elektrischer Eigenschaften und zum vorzeitigen Ausfall der Röhre führen. Die Festlegung der maximalen Betriebstemperatur basiert auf einer gründlichen Analyse der Materialstabilität, der thermischen Ausdehnungskoeffizienten und der Wärmebelastungsgrenzen der einzelnen Röhrenkomponenten.
Wärmeableitungseffizienz: Die Effizienz der Wärmeableitung ist entscheidend, um die von der Röhre erzeugte Wärme effektiv zu managen und eine Überhitzung zu vermeiden. Die Wärmeableitungseffizienz wird durch das Design der Röhre, die Wahl der Materialien, die Konstruktion von Kühlkörpern und die Implementierung von Kühlmechanismen bestimmt. Eine optimale Wärmeableitung sorgt für eine gleichmäßige Temperaturverteilung, minimiert thermische Spannungen und trägt zur Erhaltung der Leistung und Zuverlässigkeit der Röhre bei.

Mechanische Stabilität und Widerstandsfähigkeit

Mechanische Stabilität und Widerstandsfähigkeit sind ebenso kritische Parameter, besonders für Röhren, die in Umgebungen mit hohen mechanischen Anforderungen eingesetzt werden. Diese Parameter beziehen sich auf die Fähigkeit der Röhre, mechanischen Belastungen zu widerstehen, ohne dass ihre Leistung beeinträchtigt wird oder ein Ausfall auftritt.
Vibrationstoleranz und Schockresistenz: Diese Parameter sind entscheidend für die Bewertung der Fähigkeit einer Röhre, mechanischen Stößen und Vibrationen standzuhalten. Röhren in der Luft- und Raumfahrt, im militärischen Bereich oder in industriellen Anwendungen sind häufig starken Vibrationen und Schockbelastungen ausgesetzt. Eine hohe Vibrationstoleranz und Schockresistenz werden durch robustes Design, die Verwendung widerstandsfähiger Materialien und durch spezielle Montage- und Dämpfungstechniken erreicht.
Mikrofonie: Die Mikrofonie beschreibt die Empfindlichkeit einer Röhre gegenüber akustischen Schwingungen und Vibrationen, die zu unerwünschten akustischen Kopplungen und Störungen führen können. Dieser Parameter ist besonders in Audioanwendungen von großer Bedeutung, wo akustische Reinheit essentiell ist. Die Minimierung der Mikrofonie erfordert ein sorgfältiges Design der internen Komponenten der Röhre, die Verwendung von vibrationsdämpfenden Materialien und eine präzise Montage, um interne Bewegungen und Resonanzen zu reduzieren.

Darüber hinaus sind lebensdauerbezogene Messparameter entscheidend, um ein tiefgreifendes Verständnis der langfristigen Zuverlässigkeit und Wirtschaftlichkeit einer Röhre zu gewinnen. Diese Parameter sind nicht nur Indikatoren für die Dauerhaftigkeit der Röhre, sondern bieten auch Einsichten in die Wirksamkeit der Fertigungsprozesse und die Qualität der verwendeten Materialien. Die Lebensdauer einer Röhre wird oft in Betriebsstunden gemessen und basiert auf der durchschnittlichen Zeitdauer, bis signifikante Leistungsabnahme oder Ausfall auftritt. Die Bewertung der Lebensdauer erfordert eine umfassende Betrachtung der Faktoren, die die Alterung und Abnutzung von Röhrenkomponenten beeinflussen können. Dazu gehören thermische Belastungen, die Stabilität der Kathodenemission und die Integrität der Vakuumumgebung innerhalb der Röhre. Fortschritte in Materialwissenschaft und Fertigungstechnologien haben zur Entwicklung von Röhren geführt, die in der Lage sind, über verlängerte Zeiträume zu funktionieren, ohne an Leistung zu verlieren.

Die Ausfallrate, oft ausgedrückt als die Anzahl der Ausfälle pro Zeitraum, ist ein direkter Indikator für die Zuverlässigkeit einer Röhre. Ein niedriger Wert deutet darauf hin, dass die Röhre mit hoher Wahrscheinlichkeit über ihre gesamte erwartete Lebensdauer hinweg zuverlässig funktionieren wird. Die Analyse von Ausfallraten ermöglicht es den Herstellern, kritische Schwachstellen im Design oder in der Fertigung zu identifizieren und Maßnahmen zur Verbesserung der Produktqualität zu treffen. Die Verwendung von Techniken wie der Weibull-Analyse kann wertvolle Einsichten in die Ausfallmuster und die zugrunde liegenden Ursachen für Ausfälle liefern, was zur Optimierung von Design und Fertigungsprozessen führt.

Um die Qualitätskriterien für Elektronenröhren festzulegen, ist es notwendig, die akzeptablen Grenzwerte für die verschiedenen lebensdauerbezogenen Messparameter zu definieren. Diese Kriterien berücksichtigen in der Regel branchenspezifische Standards und regulatorische Anforderungen, können aber auch kundenspezifische Anforderungen umfassen, die auf die spezifischen Einsatzbedingungen der Röhren zugeschnitten sind. Die Festlegung dieser Kriterien erfordert ein tiefes Verständnis der technischen Anforderungen der Anwendung, der physikalischen und chemischen Eigenschaften der Röhrenmaterialien und der Grenzen der Fertigungstechnologie.

Die Bewertung und Qualitätssicherung von Elektronenröhren ist somit ein umfassender und mehrdimensionaler Prozess, der eine gründliche Analyse einer Vielzahl von Messparametern erfordert. Die Festlegung von Qualitätskriterien basiert auf diesen Messungen und stellt sicher, dass jede Röhre die notwendige Leistung, Zuverlässigkeit und Langlebigkeit bietet, um in ihren spezifischen Anwendungsbereichen erfolgreich zu sein. Durch die kontinuierliche Überwachung und Verbesserung der Fertigungsprozesse und durch die sorgfältige Analyse von Rückmeldungen aus dem Feld können Hersteller die Qualität ihrer Röhrenprodukte sicherstellen und weiter verbessern, um die Anforderungen und Erwartungen der Kunden zu erfüllen.



4.2 Durchführung von Röhrenprüfungen

Die Prüfungen von Elektronenröhren umfassen in der Regel eine Serie von Tests, die darauf ausgelegt sind, die elektrischen, thermischen und mechanischen Eigenschaften der Röhren umfassend zu bewerten. Diese Tests reichen von einfachen Inspektionen bis hin zu komplexen Funktions- und Belastungsprüfungen. Jeder dieser Tests wird sorgfältig geplant und durchgeführt, um sicherzustellen, dass die Röhren den hohen Anforderungen in Bezug auf Qualität und Leistung gerecht werden. Eine der grundlegenden Prüfungen ist die elektrische Prüfung, bei der die grundlegenden elektrischen Eigenschaften der Röhre wie Verstärkungsfaktor, Anodenstrom, Gitterstrom und die Rauschzahl bewertet werden. Spezialisierte Prüfgeräte, wie Röhrenprüfer und Oszilloskope, werden eingesetzt, um diese Eigenschaften präzise zu messen. Diese Geräte ermöglichen es den Technikern, die Leistung der Röhre unter verschiedenen Betriebsbedingungen zu testen und sicherzustellen, dass sie den spezifischen Anforderungen der Anwendung entspricht.

Neben den elektrischen Prüfungen werden auch thermische Tests durchgeführt, um die Wärmeableitungsfähigkeit und die thermische Stabilität der Röhre zu bewerten. Diese Tests beinhalten in der Regel die Messung der Betriebstemperatur der Röhre unter Lastbedingungen und die Beurteilung der Effektivität des Kühlmechanismus. Thermische Kameras und spezielle Sensoren können eingesetzt werden, um die Temperaturverteilung über die Röhre hinweg zu visualisieren und Hotspots oder andere thermische Anomalien zu identifizieren. Mechanische Tests, wie Vibrationstests und Schocktests, werden durchgeführt, um die mechanische Robustheit und die Belastbarkeit der Röhre gegenüber physischen Belastungen zu bewerten. Diese Tests sind besonders wichtig für Röhren, die in anspruchsvollen Umgebungen, wie in der Luft- und Raumfahrt oder in militärischen Anwendungen, eingesetzt werden. Spezialisierte Prüfstände und Ausrüstungen werden verwendet, um die Röhren kontrollierten Vibrationen und Stößen auszusetzen und ihre Fähigkeit zu bewerten, diese Belastungen ohne Leistungseinbußen oder Ausfälle zu überstehen.

Diese Tests sind entscheidend, um sicherzustellen, dass die Röhren die Anforderungen ihrer spezifischen Anwendungen erfüllen. Im Folgenden werden einige der häufigsten und unumgänglichen Testmethoden für Elektronenröhren detailliert beschrieben.

Elektrische Charakterisierungstests
Elektrische Charakterisierungstests sind von grundlegender Bedeutung, um die elektrischen Eigenschaften einer Röhre zu bewerten. Diese Tests umfassen Messungen der Verstärkung, der Anoden- und Gitterspannung, des Anodenstroms und der Transkonduktanz.
Verstärkungstest: Dieser Test misst die Verstärkungsfähigkeit der Röhre. Dabei wird ein bekanntes Eingangssignal an das Gitter der Röhre angelegt und die Reaktion auf das Anodensignal gemessen. Das Verhältnis der Amplitude des Ausgangssignals zur Amplitude des Eingangssignals ergibt die Verstärkung der Röhre. Spezialisierte Testgeräte wie Röhrenprüfer oder Signalgeneatoren und Oszilloskope werden verwendet, um diese Messungen präzise durchzuführen.
Messung von Anodenstrom und Anodenspannung: Diese Messungen geben Aufschluss über die Betriebsbedingungen der Röhre. Spezielle Messgeräte, wie hochpräzise Multimeter und Stromquellen, werden eingesetzt, um den Anodenstrom und die Anodenspannung genau zu messen und zu überwachen.

Thermische Stresstests
Thermische Stresstests werden durchgeführt, um die Fähigkeit der Röhre zu bewerten, thermische Belastungen zu widerstehen und ihre thermische Stabilität zu überprüfen. Diese Tests sind entscheidend, da thermische Belastungen eine der Hauptursachen für vorzeitige Ausfälle von Elektronenröhren sind.
Thermische Zyklustests: Bei thermischen Zyklustests wird die Röhre wiederholten Temperaturzyklen von niedrigen zu hohen Temperaturen und wieder zurück ausgesetzt. Diese Zyklen simulieren die Bedingungen, denen die Röhre während ihres Betriebs ausgesetzt ist. Die Fähigkeit der Röhre, diese Zyklen ohne Leistungsverlust oder Schäden zu überstehen, ist ein Indikator für ihre thermische Stabilität und Zuverlässigkeit.
Dauerbetriebstests (Burn-In-Tests): Bei diesen Tests wird die Röhre über einen längeren Zeitraum unter Last betrieben, um ihre Leistung und Stabilität unter kontinuierlichen Betriebsbedingungen zu bewerten. Diese Tests helfen dabei, potenzielle Ausfälle und Schwachstellen zu identifizieren und zu beheben, bevor die Röhre in die Massenproduktion geht.

Mechanische und Umwelttests
Mechanische und Umwelttests dienen dazu, die Robustheit und Zuverlässigkeit der Röhre unter physikalischen Belastungen zu bewerten.

Vibrationstests: Vibrationstests simulieren die Bedingungen, denen die Röhre in Anwendungen wie im Fahrzeugbau oder in der Luft- und Raumfahrt ausgesetzt ist. Spezialisierte Vibrationsteststände werden verwendet, um die Röhre kontrollierten Vibrationen auszusetzen und ihre Fähigkeit zu überprüfen, diese Belastungen ohne Leistungseinbußen oder strukturelle Schäden zu überstehen.
Schocktests: Schocktests bewerten die Widerstandsfähigkeit der Röhre gegenüber plötzlichen und extremen mechanischen Stößen. Diese Tests sind besonders wichtig für militärische Anwendungen oder für Geräte, die in rauen Umgebungen eingesetzt werden.
Langzeitstabilitätstests
Langzeitstabilitätstests sind darauf ausgerichtet, die Zuverlässigkeit und die Langlebigkeit der Röhre über einen längeren Zeitraum zu bewerten.

Lebensdauertests: Bei diesen Tests wird die Röhre über die erwartete Lebensdauer oder sogar darüber hinaus betrieben, um ihre Langzeitstabilität und Leistungsfähigkeit zu bewerten. Eventuelle Leistungsabfälle, Änderungen in den elektrischen Parametern oder andere Degradationsphänomene werden sorgfältig analysiert, um die Lebensdauer und die Zuverlässigkeit der Röhre zu bewerten.
Durch die sorgfältige Durchführung dieser Tests können Hersteller die Qualität und Zuverlässigkeit ihrer Elektronenröhren sicherstellen und somit gewährleisten, dass ihre Produkte den hohen Anforderungen in Bezug auf Leistung, Stabilität und Langlebigkeit gerecht werden.



5. Historische Messgeräte und Methoden

Die Geschichte der Elektronik ist reich an Entwicklungen und Innovationen, besonders im Bereich der Messgeräte und Methoden, die für das Testen und die Charakterisierung von Elektronenröhren verwendet wurden. Diese historischen Messgeräte und Methoden legten den Grundstein für die modernen Prüftechniken und trugen wesentlich zum Verständnis und zur Verbesserung der Röhrentechnologie bei. In diesem Kapitel werden wir uns eingehend mit einigen der signifikanten historischen Messgeräte und Methoden beschäftigen, die die Entwicklung der Elektronenröhren und ihrer Anwendungen geprägt haben. In den Anfängen der Elektronenröhren-Ära waren die verfügbaren Messgeräte und Methoden relativ rudimentär, aber dennoch grundlegend für die Charakterisierung und das Verständnis der neuen Technologie. Die ersten Messgeräte waren oft selbstgebaute oder modifizierte Versionen von existierenden elektrischen Messinstrumenten, angepasst für die speziellen Anforderungen der Röhrentechnik.

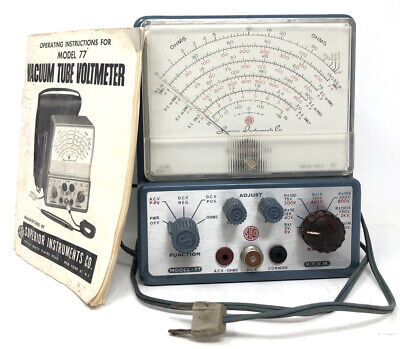

Superior Instruments Model 77 - 1950 Vakuumröhren-Voltmeter ^[8]



Ein wesentliches Gerät in diesem Kontext war das Vakuumröhren-Voltmeter (VTVM), das zur Messung von Spannungen in Röhrenschaltungen eingesetzt wurde. Im Gegensatz zu den damals üblichen Drehspulinstrumenten hatte das VTVM eine sehr hohe Eingangsimpedanz, was bedeutete, dass es die Schaltung, die es maß, kaum beeinflusste. Diese Eigenschaft war für präzise Spannungsmessungen in Hochimpedanz-Röhrenschaltungen unerlässlich. Ein weiteres bedeutendes Messgerät war das Röhrenprüfgerät, das eine umfassende Bewertung der Röhrenleistung ermöglichte. Diese Geräte konnten eine Vielzahl von Parametern testen, einschließlich Emissionsfähigkeit, Gitterstrom und Leckströme zwischen den Elektroden. Die frühen Modelle dieser Geräte waren oft mechanisch komplex und erforderten ein tiefes Verständnis der Röhrentechnologie für ihren effektiven Einsatz.

Die Oszillographen der Frühzeit, obwohl zunächst primitiv, spielten eine entscheidende Rolle bei der Visualisierung der elektrischen Signale in Röhrenschaltungen. Die Fähigkeit, Spannungsverläufe und Wellenformen direkt zu beobachten, war ein bedeutender Durchbruch und trug wesentlich zum Verständnis der dynamischen Vorgänge in Elektronenröhren bei. Neben diesen spezialisierten Geräten wurden auch verschiedene Methoden entwickelt und verfeinert, um die Leistung und die Eigenschaften von Elektronenröhren zu charakterisieren. Eine solche Methode war die Kurvenverfolgung, bei der die Anodenstrom-Kennlinien der Röhren bei verschiedenen Gitterspannungen aufgezeichnet wurden. Diese Kennlinien waren entscheidend für das Verständnis des Betriebsverhaltens der Röhren und wurden zur Entwicklung von Röhrendatenblättern und Designrichtlinien verwendet.

Die fortschreitende Entwicklung der Röhrentechnologie und Elektronikmessung wurde durch eine kontinuierliche Verfeinerung der Messgeräte und Methoden begleitet, die auf die spezifischen Herausforderungen und Anforderungen der jeweiligen Zeit reagierten. Abseits der allgemein bekannten Messgeräte wie Röhrenvoltmeter und Röhrenprüfgeräte führten Innovationen und technologischer Fortschritt zur Einführung von Geräten und Methoden, die die Grenzen der Präzision und Zuverlässigkeit weiter ausdehnten. Diese Entwicklungen ebneten den Weg für die anspruchsvollen Technologien unserer Zeit und legten den Grundstein für zukünftige Innovationen. Eines der weniger bekannten, aber dennoch entscheidenden Instrumente in der Entwicklung der Röhrentechnologie war das Spektrumanalysator-Röhrensystem. Dieses System war darauf ausgelegt, die Frequenzkomponenten eines elektrischen Signals zu analysieren, was besonders nützlich in der Radiotechnik und bei der Entwicklung von Kommunikationssystemen war. Der Spektrumanalysator ermöglichte es Ingenieuren, die Harmonischen und anderen Frequenzkomponenten eines Signals präzise zu messen und so die Signalqualität zu verbessern und Störungen zu minimieren.

Ein weiterer wichtiger Fortschritt in der Messmethodik war die Einführung von automatisierten Testsystemen. Diese Systeme, oft kombiniert mit Computersteuerung, revolutionierten die Art und Weise, wie Röhren getestet und bewertet wurden. Durch die Automatisierung konnten komplexe Testsequenzen präzise und wiederholbar durchgeführt werden, was zu einer deutlichen Steigerung der Effizienz und Zuverlässigkeit in der Röhrenproduktion und -prüfung führte. Automatisierte Testsysteme ermöglichten auch die Implementierung von fortschrittlichen statistischen Analysemethoden, die es Herstellern ermöglichten, Trends und Muster in den Testdaten zu erkennen und die Fertigungsprozesse entsprechend anzupassen. Die Entwicklung von Hochvakuumtechnologien und die Verfeinerung der Vakuummessmethoden hatten ebenfalls tiefgreifende Auswirkungen auf die Qualität und Leistung von Elektronenröhren. Die Fähigkeit, extrem niedrige Druckniveaus präzise zu messen und zu kontrollieren, war entscheidend für die Herstellung von Röhren mit hoher Leistung und Zuverlässigkeit. Fortschritte in der Vakuumtechnologie ermöglichten auch die Entwicklung von Röhren für spezialisierte Anwendungen, wie in der Raumfahrt und in der Hochenergiephysik, wo extrem hohe Anforderungen an die Qualität und Stabilität der Vakuumumgebung gestellt werden.

Darüber hinaus führten Fortschritte in der Materialwissenschaft zu verbesserten Kathoden- und Anodenmaterialien, die die Effizienz und Lebensdauer von Elektronenröhren signifikant erhöhten. Die Entwicklung von Kathoden mit höherer Emissionskapazität und Anodenmaterialien, die widerstandsfähiger gegenüber thermischer Belastung und Erosion waren, führte zu Röhren, die in der Lage waren, höhere Leistungen zu erbringen und längere Lebensdauern zu erreichen. Zusammenfassend hat die Entwicklung von historischen Messgeräten und Methoden die Basis für die heutige Elektronik und die zukünftige Innovation geschaffen. Durch kontinuierliche Verbesserungen in der Präzision, der Effizienz und der Zuverlässigkeit dieser Instrumente und Techniken wurde ein solides Fundament für die Entwicklung und Bewertung von Elektronenröhren und anderen elektronischen Komponenten geschaffen. Diese Fortschritte spiegeln den unermüdlichen menschlichen Drang wider, die Grenzen des Möglichen zu erweitern und die Werkzeuge zu schaffen, die für die Entdeckung und Nutzung neuer Technologien erforderlich sind.



5.1 Entwicklung der Messgeräte über die Zeit

 Die Entwicklung der Messgeräte im Bereich der Elektronik, insbesondere im Zusammenhang mit Elektronenröhren, ist eine Geschichte kontinuierlicher Innovation und Verfeinerung, die maßgeblich zur Expansion und Verfeinerung elektronischer Technologien beigetragen hat. Diese Entwicklung ist gekennzeichnet durch eine stetige Erweiterung der Messfähigkeiten, eine zunehmende Präzision und die Integration fortschrittlicher Technologien, die die Art und Weise, wie Röhren und andere elektronische Komponenten gemessen, analysiert und bewertet werden, grundlegend verändert haben. In den Anfangsjahren der Elektronik waren Messgeräte relativ rudimentär und beschränkten sich oft auf die Grundfunktionen der Spannungs-, Strom- und Widerstandsmessung. Die Geräte basierten auf elektromechanischen Prinzipien, wobei analoge Voltmeter und Amperemeter zu den grundlegenden Werkzeugen jedes Elektroniklabors gehörten. Diese Instrumente waren zwar für die damalige Zeit nützlich, hatten jedoch Einschränkungen hinsichtlich Genauigkeit, Empfindlichkeit und Flexibilität.

Die Einführung der ersten Elektronenröhren als Verstärkerelemente führte zu einem signifikanten Fortschritt in der Messtechnologie. Röhrenvoltmeter, die die Eigenschaften von Elektronenröhren nutzten, boten eine wesentlich höhere Eingangsimpedanz als ihre elektromechanischen Pendants, was präzisere Messungen ermöglichte, insbesondere in Schaltungen, in denen die Belastung durch das Messgerät minimiert werden musste. Zudem ermöglichten diese Geräte die Messung von Wechselspannungen und -strömen mit einer höheren Genauigkeit und über einen breiteren Frequenzbereich. Mit dem Aufkommen des Transistors und der fortschreitenden Entwicklung der Halbleitertechnologie erlebte die Messtechnik eine Revolution. Elektronische Messgeräte wurden kompakter, präziser und zuverlässiger. Die Einführung des digitalen Multimeters in den 1970er Jahren markierte einen Wendepunkt, indem es eine digitale Anzeige von Messwerten ermöglichte und somit die Genauigkeit und Lesbarkeit der Messungen erheblich verbesserte. Diese Geräte kombinierten mehrere Funktionen in einem einzelnen Gerät, was sie zu einem unverzichtbaren Werkzeug in jedem Elektroniklabor machte.

Die weitere Miniaturisierung der Elektronik und die rasante Entwicklung der Computertechnologie führten zur Integration von Messgeräten in automatisierte Testsysteme. Diese Systeme waren in der Lage, eine Vielzahl von Messungen schnell und wiederholbar durchzuführen, was insbesondere in der Produktion und Qualitätssicherung von Elektronenröhren und anderen elektronischen Bauelementen von entscheidender Bedeutung war. Die Kombination von präzisen Messinstrumenten mit fortschrittlicher Software ermöglichte komplexe Analysen, wie die Spektralanalyse und die Zeitbereichsanalyse, die tiefe Einblicke in das Verhalten elektronischer Schaltungen lieferten. Heutzutage setzen die Entwicklungen in der Messtechnik auf die Integration von künstlicher Intelligenz und maschinellem Lernen, um die Datenerfassung und -analyse weiter zu optimieren. Moderne Messgeräte sind nicht nur in der Lage, eine Vielzahl von Parametern präzise zu messen, sondern können auch Muster in den Daten erkennen, Vorhersagen treffen und sogar in Echtzeit auf Veränderungen in den Messbedingungen reagieren. Diese intelligenten Messsysteme markieren den Beginn einer neuen Ära in der Messtechnik, in der die Grenzen der Präzision und Effizienz ständig erweitert werden.



5.2 Bedeutende historische Messgeräte

Die Geschichte der Elektronik ist reich an bedeutenden Entwicklungen im Bereich der Messgeräte, die nicht nur für die Prüfung und Bewertung von Elektronenröhren, sondern auch für das breitere Feld der elektronischen Ingenieurskunst von entscheidender Bedeutung waren. Diese historischen Messgeräte repräsentieren Meilensteine in der technologischen Entwicklung, indem sie neue Möglichkeiten für Präzision, Genauigkeit und Effizienz in der Messung elektrischer Phänomene eröffneten. In diesem Kapitel werden wir die bedeutendsten historischen Messgeräte und die bahnbrechenden Innovationen, die sie mit sich brachten, untersuchen. Eines der frühesten und einflussreichsten Messgeräte in der Geschichte der Elektronik war das Galvanometer, ein Instrument, das zur Messung von elektrischem Strom entwickelt wurde. Das Galvanometer, das auf dem Prinzip der elektromagnetischen Induktion basiert, war in der Lage, auch kleinste Ströme zu detektieren, indem es die physische Bewegung einer Nadel in Reaktion auf den Stromfluss nutzte. Trotz seiner relativen Einfachheit legte das Galvanometer den Grundstein für spätere Entwicklungen in der Präzisionsmessung von Strom und Spannung.

Mit der Einführung der Elektronenröhre kamen neue Herausforderungen und Anforderungen an die Messtechnik. Das Röhrenvoltmeter, das die Eigenschaften von Vakuumröhren nutzte, wurde entwickelt, um Spannungen mit einer höheren Präzision und über einen breiteren Frequenzbereich als mit elektromechanischen Geräten zu messen. Diese Geräte waren besonders in der Kommunikationstechnik und in der Audioverstärkung von Bedeutung, wo präzise Spannungsmessungen entscheidend für die Leistung des Systems waren. Ein weiteres revolutionäres Messgerät war das Oszilloskop, ein Instrument, das die Visualisierung und Analyse von Spannungssignalen in Echtzeit ermöglichte. Das Oszilloskop revolutionierte die Art und Weise, wie Ingenieure elektronische Schaltungen entwickelten und analysierten, indem es ihnen ermöglichte, die Form von Signalen direkt zu beobachten und zu messen. Die Fähigkeit, nicht nur die Amplitude, sondern auch die Frequenz, die Phase und andere Charakteristika von Signalen zu analysieren, machte das Oszilloskop zu einem unverzichtbaren Werkzeug in nahezu jedem Bereich der Elektronik.

Die Entwicklung der Halbleitertechnologie führte zur Einführung des digitalen Multimeters (DMM), das die Messung von Spannung, Strom und Widerstand in einem einzigen Gerät kombinierte. Die Digitalisierung der Messergebnisse brachte eine neue Ära der Genauigkeit und Reproduzierbarkeit in der Messtechnik. Digitale Multimeter waren nicht nur präziser als ihre analogen Vorgänger, sondern boten auch zusätzliche Funktionen wie die Datenspeicherung, die automatische Bereichswahl und die Möglichkeit, Messungen über einen längeren Zeitraum zu überwachen und zu protokollieren. Im Laufe der Zeit wurden diese grundlegenden Geräte weiter verfeinert und durch zusätzliche Funktionen und Technologien ergänzt. Die Integration von Computertechnologien ermöglichte die Automatisierung von Messabläufen, die komplexe Datenanalyse und die Fernüberwachung von Messungen. Die Entwicklung von spezialisierten Sensoren und Transducern erweiterte die Fähigkeit von Messgeräten, eine Vielzahl von physikalischen und chemischen Parametern zu erfassen.



6. Moderne Messverfahren und Technologien

Im Zentrum der modernen Messtechnologie steht die Integration von digitaler Technik und Computertechnologie. Diese Integration hat zu einer signifikanten Verbesserung der Genauigkeit, Geschwindigkeit und Vielseitigkeit von Messgeräten geführt. Moderne digitale Oszilloskope, Spektrumanalysatoren und Netzwerkanalysatoren nutzen fortschrittliche digitale Signalverarbeitungsalgorithmen, um komplexe Signale mit hoher Präzision zu analysieren und zu interpretieren. Diese Geräte bieten nicht nur eine höhere Bandbreite und Auflösung als ihre analogen Vorgänger, sondern auch die Fähigkeit, Signale in Echtzeit zu verarbeiten und zu visualisieren, was für die Diagnose und Fehlerbehebung in komplexen elektronischen Systemen unerlässlich ist. Die Miniaturisierung und der Fortschritt in der Sensortechnologie haben ebenfalls eine entscheidende Rolle in der Entwicklung moderner Messverfahren gespielt. Moderne Sensoren sind in der Lage, eine Vielzahl von physikalischen und chemischen Parametern mit außergewöhnlicher Präzision und Empfindlichkeit zu erfassen. Diese Sensoren finden Anwendung in einer breiten Palette von Bereichen, von der Umweltüberwachung über die medizinische Diagnostik bis hin zur industriellen Prozesskontrolle. Die Integration dieser Sensoren in kompakte und tragbare Messgeräte hat die Messtechnik mobil und zugänglich gemacht, was insbesondere für Feldanwendungen und für die In-situ-Analyse von großer Bedeutung ist.

Ein weiteres herausragendes Merkmal moderner Messverfahren ist die Konnektivität und die Möglichkeit der Fernüberwachung und -steuerung. Die Integration von Netzwerktechnologien in Messgeräte ermöglicht die Fernüberwachung von Messungen, die Fernsteuerung von Geräten und die Integration von Messdaten in übergeordnete Steuerungs- und Analysesysteme. Diese Konnektivität eröffnet neue Möglichkeiten für die Automatisierung von Messabläufen, für die Echtzeitdatenerfassung und -analyse und für die Implementierung von komplexen Feedback- und Steuerungssystemen in industriellen und wissenschaftlichen Anwendungen. Die Automatisierung und Softwareintegration ist ein weiterer entscheidender Aspekt moderner Messverfahren. Moderne Messgeräte sind oft mit fortschrittlicher Software ausgestattet, die nicht nur die Bedienung und Konfiguration des Geräts vereinfacht, sondern auch komplexe Datenanalysen, automatisierte Testabläufe und sogar prädiktive Wartung ermöglicht. Diese Softwarelösungen maximieren die Effizienz und Produktivität von Messabläufen und bieten tiefe Einblicke in die gemessenen Daten, was für die Entscheidungsfindung und für die Weiterentwicklung von Technologien von unschätzbarem Wert ist.

Zusammenfassend spiegeln moderne Messverfahren und Technologien den aktuellen Stand der Technik in der Präzisionsmessung wider und bieten fortgeschrittene Lösungen für die Herausforderungen in der modernen Elektronik. Die Integration von digitaler Technik, fortschrittlicher Sensortechnologie, Konnektivität und Softwarelösungen hat zu einer signifikanten Verbesserung der Präzision, Geschwindigkeit und Vielseitigkeit von Messgeräten geführt und eröffnet neue Horizonte in der Analyse und Verarbeitung von Messdaten



6.1 Aktuelle Standards und Normen

Im dynamischen Feld der Elektronik und insbesondere in der Spezialisierung auf Elektronenröhren sind Standards und Normen unerlässliche Leitlinien, die Qualität, Sicherheit, Kompatibilität und Zuverlässigkeit gewährleisten. Diese Standards sind das Ergebnis eines umfassenden Konsensprozesses, an dem Industrieexperten, Forscher, Hersteller und manchmal auch Regierungsorganisationen beteiligt sind. Sie spiegeln die kollektiven Erkenntnisse und Best Practices wider und dienen als maßgebliche Referenzpunkte für die Entwicklung, Fertigung und Prüfung von Elektronenröhren und den damit verbundenen Geräten. In diesem Kapitel werden wir die Bedeutung aktueller Standards und Normen erkunden, ihre Rolle in der Förderung von technologischer Exzellenz untersuchen und die Art und Weise beleuchten, wie sie die Entwicklung und Implementierung von Elektronenröhren beeinflussen.

Aktuelle Standards und Normen sind nicht statisch; sie entwickeln sich ständig weiter, um mit den technologischen Fortschritten und den sich ändernden Anforderungen der Industrie Schritt zu halten. Diese Dynamik ist besonders deutlich in der Welt der Elektronenröhren, wo fortlaufende Innovationen in Materialwissenschaft, Fertigungstechniken und Anwendungsdomänen ständige Anpassungen und Aktualisierungen der relevanten Standards erforderlich machen. Ein Kernaspekt aktueller Standards und Normen ist die Festlegung von Leistungsbenchmarks. Diese Benchmarks stellen sicher, dass jede Elektronenröhre eine festgelegte Reihe von Leistungsparametern erfüllt, die für ihre spezifische Anwendung erforderlich sind. Dazu gehören Parameter wie Verstärkungsfaktor, Bandbreite, Rauschzahl, Wärmeableitungseffizienz und Lebensdauer. Durch die Definition dieser Parameter in den Standards wird sichergestellt, dass die Röhren in einer Weise hergestellt und geprüft werden, die ihre Leistungsfähigkeit und Zuverlässigkeit in den Zielanwendungen garantiert.

Ein weiterer wichtiger Bereich aktueller Standards und Normen betrifft die Sicherheit. Elektronenröhren operieren oft bei hohen Spannungen und Temperaturen, was potenzielle Risiken birgt. Sicherheitsstandards definieren daher die Mindestanforderungen an Design, Konstruktion und Betriebsbedingungen, um das Risiko von Verletzungen, Feuer oder anderen Gefahren zu minimieren. Diese Standards behandeln Themen wie Isolationsmaterialien, thermisches Management, Strahlenschutz und die sichere Handhabung von Hochspannungsgeräten. Die Kompatibilität ist ein weiterer wichtiger Aspekt, der durch aktuelle Standards und Normen adressiert wird. In einer Welt, in der Elektroniksysteme zunehmend vernetzt und interdependent sind, ist die Gewährleistung der Kompatibilität zwischen verschiedenen Komponenten und Systemen von entscheidender Bedeutung. Standards definieren daher Schnittstellenspezifikationen, Steckertypen, Signalstandards und andere Parameter, die eine reibungslose Integration und Interoperabilität zwischen verschiedenen elektronischen Komponenten sicherstellen.



Electrical and Electronics Engineers (IEEE) ^[6]



Darüber hinaus spielen aktuelle Standards und Normen eine entscheidende Rolle bei der Förderung der Qualität und der kontinuierlichen Verbesserung. Sie dienen als Rahmen für Qualitätssicherungsprozesse, wie die ISO 9001, und legen die Grundlage für kontinuierliche Verbesserungsinitiativen und Best Practices in der Produktion und im Testen von Elektronenröhren. Durch die Einführung von standardisierten Methoden für die Prozesskontrolle, die Messung und die Datenanalyse unterstützen diese Standards die Hersteller bei der Steigerung der Effizienz, der Reduzierung von Abfall und der Verbesserung der Produktqualität. In der Welt der Elektronenröhren und Elektronik sind spezifische Normen entscheidend, um einheitliche Leistungs- und Sicherheitsstandards sicherzustellen. Diese Normen, die von verschiedenen Organisationen wie dem Institute of Electrical and Electronics Engineers (IEEE), der Internationalen Elektrotechnischen Kommission (IEC) und anderen nationalen und internationalen Gremien festgelegt werden, spielen eine entscheidende Rolle bei der Festlegung der technischen Spezifikationen und Qualitätserwartungen für Elektronenröhren und die zugehörigen Geräte.

Eine der wichtigsten Normen im Bereich der Elektronenröhren ist die IEC 60052, die die Standardbedingungen für die Messung von Hochfrequenzeigenschaften von Elektronenröhren festlegt. Diese Norm definiert die Testverfahren und Umgebungsbedingungen, die für die genaue Messung von Parametern wie Verstärkung, Bandbreite und Rauschzahl erforderlich sind. Die Einhaltung dieser Norm stellt sicher, dass die gemessenen Eigenschaften von Elektronenröhren zuverlässig und vergleichbar sind, unabhängig davon, wo oder von wem die Messung durchgeführt wurde. Die Normenreihe IEC 60747 legt die Standards für Halbleiterbauelemente fest, darunter auch Dioden und Transistoren, die oft in Kombination mit Elektronenröhren in elektronischen Geräten verwendet werden. Obwohl diese Normen sich nicht direkt auf Elektronenröhren beziehen, sind sie für die Integration von Röhren in moderne elektronische Systeme von Bedeutung, da sie sicherstellen, dass die Leistungsmerkmale und die Zuverlässigkeit der verschiedenen Komponenten des Systems harmonisiert sind.

Für die Sicherheit ist die IEC 61010 eine grundlegende Normenserie, die die Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regelungs- und Laborgeräte festlegt. Diese Normenreihe umfasst Anforderungen an den Schutz gegen elektrischen Schlag, mechanische Gefahren, Strahlung und Exposition gegenüber gefährlichen Materialien. Die Einhaltung dieser Norm ist entscheidend, um die Sicherheit von Elektronenröhren und den damit verbundenen Geräten zu gewährleisten. Im Bereich der Qualitätssicherung ist die ISO 9001 eine der am weitesten verbreiteten internationalen Normen. Sie legt die Kriterien für ein Qualitätsmanagementsystem fest und wird von Organisationen verwendet, um die Konsistenz und Verbesserung ihrer Produkte und Dienstleistungen zu demonstrieren. Für Hersteller von Elektronenröhren bedeutet die Einhaltung der ISO 9001, dass sie sich einem kontinuierlichen Prozess der Qualitätsverbesserung verschrieben haben, der sich in der Zuverlässigkeit und Leistung ihrer Produkte widerspiegelt.

Diese spezifischen Normen sind integraler Bestandteil des Ökosystems der Elektronenröhrentechnologie. Sie gewährleisten nicht nur die Qualität und Sicherheit der Produkte, sondern fördern auch Innovation und kontinuierliche Verbesserung in der Branche. Durch die Festlegung klarer und präziser technischer Spezifikationen ermöglichen sie Herstellern, Ingenieuren und Endbenutzern, mit Vertrauen zu arbeiten und sicherzustellen, dass die Produkte, die sie entwickeln, herstellen oder verwenden, den höchsten Standards entsprechen.



6.2 Markante Röhrenprüfgeräte

Die effektive Prüfung von Elektronenröhren erfordert präzise Messgeräte und Röhrenprüfgeräte, die eine genaue Analyse der Röhreneigenschaften ermöglichen. Im Laufe der Zeit haben verschiedene Hersteller hochwertige Prüfgeräte entwickelt, die von Elektronikenthusiasten und Profis gleichermaßen geschätzt werden. Zu den prominenten Herstellern gehören Neuberger, Funke, Grundig und Heathkit, die durch ihre Zuverlässigkeit und Genauigkeit in der Röhrenprüfung bekannt sind.



Neuberger Röhrenprüfgeräte

Neuberger ist seit Jahrzehnten ein Synonym für Qualität und Präzision im Bereich der Röhrenprüftechnik. Die von Neuberger hergestellten Röhrenprüfgeräte setzen Maßstäbe in Bezug auf Zuverlässigkeit, Genauigkeit und Benutzerfreundlichkeit. Die Palette der Neuberger Röhrenprüfgeräte umfasst eine Vielzahl von Modellen, die speziell für die Anforderungen von Elektronikenthusiasten, Ingenieuren und professionellen Technikern entwickelt wurden. Ein herausragendes Merkmal der Neuberger Röhrenprüfgeräte ist ihre präzise Messung einer breiten Palette von Röhrenparametern. Egal ob Emissionsprüfung, Gitterstrommessung, Transkonduktanzmessung oder Steilheitsmessung – die Geräte von Neuberger liefern zuverlässige und genaue Messergebnisse. Dies ermöglicht eine gründliche Analyse der Röhreneigenschaften und gewährleistet eine optimale Leistungsfähigkeit.

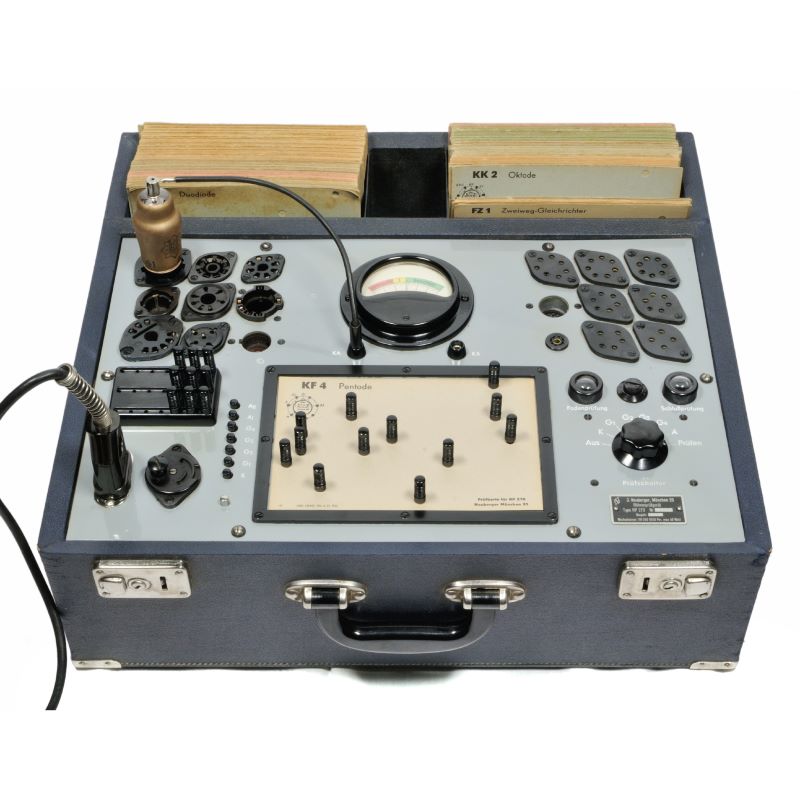

Neuberger RP 270



Ein beliebtes Modell von Neuberger ist das "Neuberger RP 270", ein vielseitiges Röhrenprüfgerät, das speziell für den Einsatz im Labor und in der Werkstatt entwickelt wurde. Mit seinem hochauflösenden Display und seiner intuitiven Benutzeroberfläche ermöglicht es eine einfache Bedienung und schnelle Messungen. Das "RP 270" bietet eine Vielzahl von Testfunktionen, darunter Emissionsmessung, Gitterstrommessung und dynamische Messung der Anodenspannung.

Ein weiteres bemerkenswertes Produkt von Neuberger ist das "Neuberger WE 360", ein Röhrenprüfgerät, das speziell für die Prüfung von Europa-Röhren entwickelt wurde. Es bietet eine umfassende Datenbank mit Röhrenprüfdaten für eine Vielzahl von europäischen Röhrentypen und ermöglicht eine schnelle und genaue Prüfung und Analyse. Neuberger legt auch großen Wert auf die Qualität und Langlebigkeit seiner Produkte. Die Röhrenprüfgeräte von Neuberger sind aus hochwertigen Materialien gefertigt und unterliegen strengen Qualitätskontrollen. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Bedingungen. Zusammenfassend lässt sich sagen, dass die Neuberger Röhrenprüfgeräte eine erstklassige Lösung für die Prüfung und Analyse von Elektronenröhren darstellen. Ihre technische Innovation, präzise Messung und Benutzerfreundlichkeit machen sie zu unverzichtbaren Werkzeugen für Elektronikenthusiasten, Ingenieure und professionelle Techniker gleichermaßen.



Funke

Funke ist ein renommierter Hersteller von Messgeräten, der seit Jahrzehnten für Qualität und Innovation bekannt ist. Die Messgeräte von Funke decken eine breite Palette von Anwendungen ab und sind sowohl für den Einsatz im Labor als auch in der Industrie geeignet. Mit ihrem Fokus auf Präzision, Zuverlässigkeit und Benutzerfreundlichkeit haben sich die Funke Messgeräte als unverzichtbare Werkzeuge für Elektronikingenieure und Techniker auf der ganzen Welt etabliert. Ein herausragendes Merkmal der Funke Messgeräte ist ihre hohe Präzision und Genauigkeit. Egal ob es sich um die Messung von Spannung, Strom, Frequenz oder anderen elektrischen Parametern handelt, die Geräte von Funke liefern zuverlässige und genaue Messergebnisse. Dies ist entscheidend für die Durchführung präziser elektronischer Prüfungen und Analysen.

Ein beliebtes Modell von Funke ist das "Funke W19", ein vielseitiges Oszilloskop, das eine breite Palette von Funktionen und Messmöglichkeiten bietet. Mit seiner hohen Abtastrate und seiner großen Bandbreite ermöglicht es eine detaillierte Analyse von elektrischen Signalen und Wellenformen. Das "W19" verfügt über eine benutzerfreundliche Benutzeroberfläche und eine Vielzahl von Anschlussmöglichkeiten, was es zu einem idealen Werkzeug für Elektronikingenieure und Techniker macht.

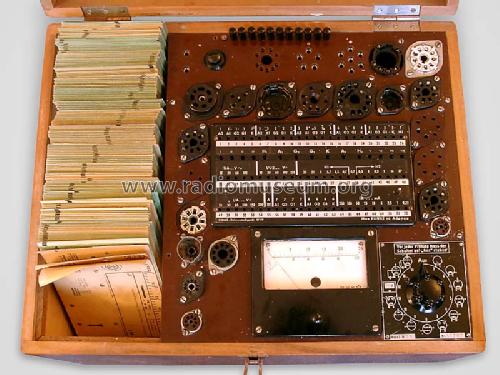

Funke W19



Ein weiteres bemerkenswertes Produkt von Funke ist das "Funke FGK2", ein Frequenzgenerator, der eine präzise und stabile Ausgangsfrequenz liefert. Mit seiner breiten Frequenzabdeckung und seinen vielseitigen Funktionen ist der "FGK2" ideal für die Durchführung von Frequenzmessungen, Signalgenerierung und Frequenzsynthese. Seine kompakte Bauweise und sein robustes Design machen ihn zu einem zuverlässigen Begleiter für den Einsatz im Labor und in der Feldarbeit. Funke legt großen Wert auf die Qualität und Zuverlässigkeit seiner Produkte. Die Messgeräte von Funke sind aus hochwertigen Materialien gefertigt und unterliegen strengen Qualitätskontrollen, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten. Dies macht sie zu einer vertrauenswürdigen Wahl für Elektronikingenieure und Techniker, die präzise und zuverlässige Messungen benötigen. Zusammenfassend lässt sich sagen, dass die Funke Messgeräte eine erstklassige Lösung für eine Vielzahl von elektronischen Prüfungen und Analysen darstellen. Ihre Präzision, Vielseitigkeit und Benutzerfreundlichkeit machen sie zu unverzichtbaren Werkzeugen für Elektronikingenieure, Techniker und Forscher auf der ganzen Welt.



Grundig

Grundig, ein angesehener Hersteller von Elektronikprodukten, bietet eine Reihe hochwertiger Röhrenprüfgeräte für Elektronikingenieure und Hobbyisten an. Unter diesen herausragenden Produkten befindet sich der "Grundig Tubatest L3", ein Röhrenleistungsprüfer, der für seine Qualität, Präzision und Benutzerfreundlichkeit bekannt ist. Der Grundig Tubatest L3 ist ein vielseitiges Röhrenprüfgerät, das speziell für die Prüfung von Elektronenröhren entwickelt wurde. Mit seiner robusten Bauweise und seinem benutzerfreundlichen Design ist der Tubatest L3 ideal für den Einsatz im Labor und in der Werkstatt geeignet.



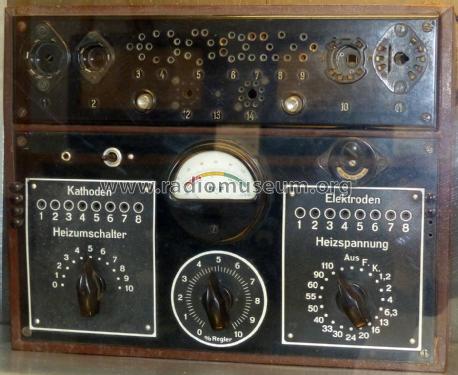

Grundig Tubatest L3



Ein herausragendes Merkmal des Tubatest L3 ist seine präzise Messung einer Vielzahl von Röhrenparametern. Egal ob es sich um die Emissionsprüfung, Gitterstrommessung oder Transkonduktanzmessung handelt, der Tubatest L3 liefert zuverlässige und genaue Messergebnisse. Dies ermöglicht eine gründliche Analyse der Röhreneigenschaften und gewährleistet eine optimale Leistungsfähigkeit. Der Tubatest L3 verfügt über eine intuitive Benutzeroberfläche und eine klare Anzeige, die eine einfache Bedienung und schnelle Messungen ermöglicht. Mit seiner umfassenden Funktionalität und seinem zuverlässigen Betrieb ist der Tubatest L3 ein unverzichtbares Werkzeug für Elektronikingenieure und Hobbyisten, die hochwertige Röhrenprüfgeräte benötigen.

Grundig legt großen Wert auf die Qualität und Zuverlässigkeit seiner Produkte. Der Tubatest L3 ist aus hochwertigen Materialien gefertigt und unterliegt strengen Qualitätskontrollen, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten. Dies macht ihn zu einer vertrauenswürdigen Wahl für die Röhrenprüfung in verschiedenen Anwendungen. Zusammenfassend lässt sich sagen, dass der Grundig Tubatest L3 ein erstklassiges Röhrenprüfgerät ist, das Qualität, Präzision und Benutzerfreundlichkeit vereint. Seine technische Innovation und seine zuverlässige Leistung machen ihn zu einem unverzichtbaren Werkzeug für Elektronikingenieure und Hobbyisten, die eine genaue und gründliche Röhrenprüfung durchführen möchten.



Heathkit

Ein herausragendes Merkmal der Heathkit Röhrenprüfgeräte ist ihre Benutzerfreundlichkeit und ihre Fähigkeit, präzise Messungen durchzuführen. Egal ob es sich um die Emissionsprüfung, Gitterstrommessung oder Steilheitsmessung handelt, die Geräte von Heathkit liefern zuverlässige und genaue Messergebnisse. Dies ermöglicht eine gründliche Analyse der Röhreneigenschaften und gewährleistet eine optimale Leistungsfähigkeit. Ein markantes Modell von Heathkit ist das "Heathkit IT-21", ein Röhrenprüfgerät, das für seine Vielseitigkeit und Zuverlässigkeit bekannt ist. Mit seiner intuitiven Benutzeroberfläche und seiner robusten Bauweise ist das IT-21 ideal für den Einsatz im Labor und in der Werkstatt geeignet. Es bietet eine breite Palette von Testfunktionen und ermöglicht eine einfache und präzise Röhrenprüfung.

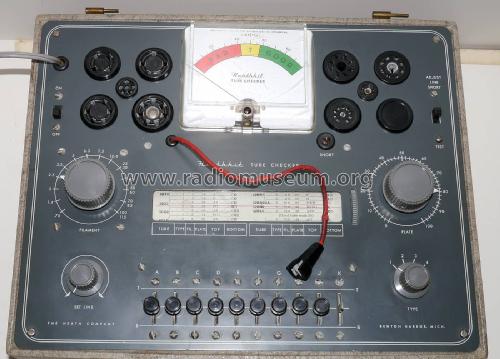

Heathkit TC-2



Ein weiteres bemerkenswertes Produkt von Heathkit ist das "Heathkit TC-2", ein Röhrenprüfgerät, das speziell für den mobilen Einsatz entwickelt wurde. Trotz seiner kompakten Bauweise bietet das TC-2 eine beeindruckende Leistung und Genauigkeit. Es verfügt über eine automatische Röhrenerkennung und eine benutzerfreundliche Bedienoberfläche, was es zu einem idealen Begleiter für den Einsatz vor Ort macht. Heathkit legt großen Wert auf die Qualität und Langlebigkeit seiner Produkte. Die Röhrenprüfgeräte von Heathkit sind aus hochwertigen Materialien gefertigt und unterliegen strengen Qualitätskontrollen, um eine lange Lebensdauer und Zuverlässigkeit zu gewährleisten. Dies macht sie zu einer vertrauenswürdigen Wahl für Elektronikenthusiasten und professionelle Techniker gleichermaßen.

Zusammenfassend lässt sich sagen, dass die Heathkit Röhrenprüfgeräte eine erstklassige Lösung für die Röhrenprüfung und Analyse darstellen. Ihre Zuverlässigkeit, Präzision und Benutzerfreundlichkeit machen sie zu unverzichtbaren Werkzeugen für Elektronikenthusiasten und Techniker, die hochwertige Röhrenprüfgeräte benötigen.



7. Namensgebung und Klassifizierung von Röhren

Die Namensgebung und Klassifizierung von Elektronenröhren sind entscheidende Aspekte, die Ordnung und Verständlichkeit in das vielfältige und komplexe Gebiet der Röhrentechnologie bringen. Diese Systeme bieten nicht nur eine strukturierte Methode, um die unzähligen Typen von Röhren zu identifizieren und zu kategorisieren, sondern erleichtern auch die Kommunikation zwischen Ingenieuren, Forschern, Herstellern und Anwendern. Sie dienen als universelle Sprache, die es ermöglicht, spezifische Röhrenmodelle basierend auf ihren charakteristischen Eigenschaften, Funktionen und Anwendungsbereichen zu identifizieren und zu diskutieren. In diesem Kapitel werden wir die Methodik hinter der Namensgebung und Klassifizierung von Elektronenröhren erkunden und die zugrunde liegenden Prinzipien und Konventionen beleuchten, die diese Systeme prägen.

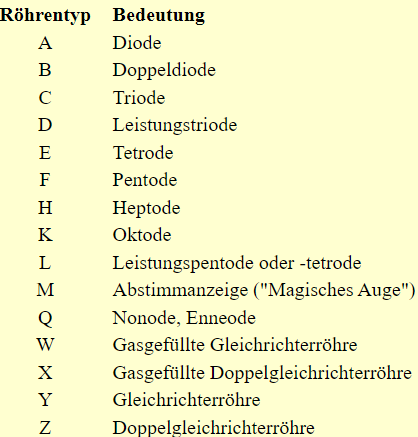

Röhrentyp Angaben nach dem europäischen System ^[10]



Die Namensgebung von Elektronenröhren folgt in der Regel einem systematischen Ansatz, der wichtige Informationen über die Röhre und ihre Eigenschaften vermittelt. Oft beinhaltet der Name einer Röhre eine Kombination von Buchstaben und Zahlen, wobei jeder Teil des Namens eine spezifische Bedeutung hat. Die Anfangsbuchstaben können beispielsweise den Röhrentyp oder die Funktion angeben, wie 'KT' für Kinkless Tetrode oder 'EF' für Endpentode. Die Zahlen können verschiedene Aspekte repräsentieren, darunter die Heizspannung, die Anzahl der Elektroden oder die Reihenfolge der Entwicklung innerhalb einer bestimmten Röhrenfamilie. Die Klassifizierung von Elektronenröhren ist ein weiterer wichtiger Aspekt, der Ordnung in die Vielfalt der Röhrentypen bringt. Röhren können nach einer Vielzahl von Kriterien klassifiziert werden, einschließlich ihrer Funktion (z.B. Verstärkerröhren, Oszillatorröhren, Gleichrichterröhren), ihrer Konstruktion (z.B. Diode, Triode, Tetrode, Pentode), ihres Anwendungsbereichs (z.B. Audio, HF, Industrie) und ihrer spezifischen Eigenschaften (z.B. Leistungsniveau, Frequenzbereich, Rauschverhalten).

Ein wichtiger Aspekt der Klassifizierung ist die Standardisierung der Röhrenspezifikationen. Organisationen wie das Electron Tube Registration Board (ETRB) und internationale Normungsgremien haben Standards etabliert, die die technischen Spezifikationen und Leistungsanforderungen für verschiedene Röhrentypen definieren. Diese Standards stellen sicher, dass Röhren, die als ein bestimmter Typ klassifiziert sind, konsistente Eigenschaften und Leistungsmerkmale aufweisen, unabhängig von ihrem Hersteller oder ihrer Produktionscharge. Die Namensgebung und Klassifizierung von Elektronenröhren sind nicht nur für die Identifikation und den Austausch von Informationen über Röhren wichtig, sondern auch für die Forschung und Entwicklung. Durch die Verwendung eines standardisierten Systems können Ingenieure und Forscher die Eigenschaften und das Verhalten von Röhren präzise analysieren, die Auswirkungen von Designänderungen beurteilen und neue Röhrenmodelle entwickeln, die spezifische Anforderungen erfüllen.



7.1 Herkunft und Bedeutung von Röhrennamen

Die Namensgebung und Klassifizierung von Elektronenröhren sind von einer faszinierenden Mischung aus technischer Präzision, historischer Entwicklung und regionalen Besonderheiten geprägt. Diese Namenssysteme, die über die Jahre hinweg entwickelt wurden, bieten nicht nur eine Möglichkeit zur Identifikation einer Röhre, sondern offenbaren auch wichtige Informationen über ihre Charakteristiken, Leistungsfähigkeit und Anwendungsbereiche. In diesem Kapitel werden wir die Herkunft und Bedeutung von Röhrennamen untersuchen und die tieferen Einblicke, die sie in die Welt der Elektronenröhren gewähren, beleuchten. Die Namensgebung von Elektronenröhren folgt typischerweise einem systematischen Ansatz, der auf der Codierung verschiedener Eigenschaften und Merkmale der Röhre basiert. Diese Codierung kann Aspekte wie die Röhrenfunktion, den Röhrentyp, die Anzahl der Elektroden, die Heizspannung und den Strom sowie besondere Konstruktionsmerkmale umfassen. Die Interpretation dieser Namen erfordert ein Verständnis der jeweiligen Codierungssysteme, die von verschiedenen Herstellern und in verschiedenen Regionen angewendet werden.

In den Anfängen der Röhrentechnologie waren die Namenssysteme oft einfach und direkt. Zum Beispiel verwendeten frühe Röhrenhersteller in den USA häufig Namen, die die Anzahl der Elektroden angaben (z.B. Triode für eine dreipolige Röhre) und fügten eine Seriennummer hinzu. Mit der zunehmenden Komplexität und Vielfalt der Röhren wurden jedoch detailliertere und systematischere Namensschemata erforderlich. In Europa entwickelte die Mullard-Philips-Röhrencodierung, die später von vielen europäischen Herstellern übernommen wurde, ein systematisches Schema zur Benennung von Röhren. Dieses System verwendet Buchstaben und Zahlen, um die Funktion, die Heizspannung und andere elektrische Eigenschaften der Röhre anzugeben. Beispielsweise gibt der erste Buchstabe den Röhrentyp an (z.B. steht "E" für eine Heptode), während die folgenden Ziffern die Heizspannung angeben.

In den USA entwickelte die Radio Electronics Television Manufacturers' Association (RETMA) ein eigenes Codierungssystem, das ebenfalls weit verbreitet wurde. Dieses System verwendet eine Kombination aus Ziffern und Buchstaben, um Eigenschaften wie die Heizspannung, die Anzahl der Elektroden und besondere Konstruktionsmerkmale zu codieren. Die ersten Ziffern geben oft die Heizspannung an, gefolgt von Buchstaben, die den Röhrentyp beschreiben, und weiteren Ziffern, die zusätzliche Informationen über die Röhrenkonstruktion liefern. Abseits dieser systematischen Codierungen haben einige Röhren auch einzigartige Namen erhalten, die ihre Herkunft, ihre spezifischen Eigenschaften oder ihre historische Bedeutung widerspiegeln. Diese Namen sind oft ein Echo der Pionierzeit der Elektronik, in der die Erfindung einer neuen Röhre eine bedeutende technische Leistung darstellte und der Röhre einen ikonischen Status verlieh.

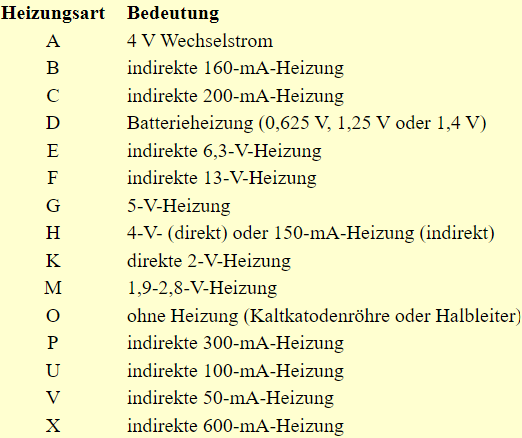

Heizungsart Angaben nach dem europäischen System ^[10]



Die Namen von Elektronenröhren sind somit mehr als bloße Bezeichnungen. Sie sind ein Fenster in die technische Komplexität und die historische Entwicklung der Röhrentechnologie. Sie bieten Einblicke in die Funktion, die Konstruktion und die Anwendungsbereiche der Röhren und sind ein Schlüssel zum Verständnis der technischen Spezifikationen und Leistungseigenschaften. In einer Welt, in der die Elektronenröhre zwar größtenteils durch Halbleiterbauelemente ersetzt wurde, aber immer noch in speziellen Anwendungen von Bedeutung ist, bleibt das Wissen um die Bedeutung ihrer Namen ein wertvolles Gut für Ingenieure, Historiker und Technologieenthusiasten.



7.2 Systematik und Kategorisierung in der Industrie

Die systematische Kategorisierung und Benennung von Komponenten in der Elektronenindustrie, insbesondere im Bereich der Elektronenröhren, ist von fundamentaler Bedeutung für die Kommunikation, Forschung, Entwicklung und Herstellung. Diese Systematik ermöglicht eine einheitliche und klare Identifikation von Komponenten, was für die Spezifikation, den Vergleich, die Auswahl und die Integration von Röhren in elektronische Systeme unerlässlich ist. In diesem Kapitel werden wir die Methodik und die Überlegungen hinter der Systematik und Kategorisierung in der Elektronenröhrenindustrie untersuchen, um zu verstehen, wie diese Prozesse zur Effizienz, zur Standardisierung und zum technischen Fortschritt beitragen. Die Kategorisierung von Elektronenröhren in der Industrie basiert auf einer Reihe von Kriterien, die technische Spezifikationen, Anwendungsbereiche, Bauformen und funktionale Eigenschaften umfassen. Diese Kriterien sind nicht nur für die Identifizierung und Klassifizierung von Röhren wesentlich, sondern auch für die Definition von Standards, die eine entscheidende Rolle bei der Gewährleistung der Kompatibilität, Leistung und Zuverlässigkeit in elektronischen Systemen spielen.

Die technischen Spezifikationen, wie Heizspannung, Anodenstrom, Frequenzbereich, Verstärkungsfaktor und Rauschzahl, sind grundlegende Kriterien für die Kategorisierung. Diese Parameter bestimmen die Leistungseigenschaften der Röhren und ihre Eignung für bestimmte Anwendungen. Durch die systematische Klassifizierung der Röhren anhand dieser Spezifikationen können Ingenieure und Techniker schnell und effizient die geeigneten Komponenten für ihre Projekte identifizieren und auswählen. Die Anwendungsbereiche, wie Audioverstärkung, Radiofrequenzverarbeitung, Signalmodulation oder Leistungsverstärkung, sind weitere wichtige Kriterien für die Kategorisierung von Elektronenröhren. Die spezifischen Anforderungen dieser Anwendungen, wie Signalreinheit, Bandbreite oder Leistungsfähigkeit, beeinflussen die Auswahl und das Design der Röhren. Durch die Kategorisierung der Röhren nach Anwendungsbereichen können Hersteller und Anwender die Auswahlprozesse optimieren und sicherstellen, dass die ausgewählten Röhren die erforderlichen Leistungsmerkmale für ihre spezifischen Einsatzbereiche aufweisen.

Die Bauformen und funktionalen Eigenschaften von Elektronenröhren, wie die Anzahl der Elektroden, die Art der Kühlung oder die Bauweise des Vakuumsystems, sind ebenfalls entscheidend für ihre Kategorisierung. Diese physischen und konstruktiven Merkmale beeinflussen nicht nur die Leistung und Zuverlässigkeit der Röhren, sondern auch ihre Integration in elektronische Systeme. Die systematische Kategorisierung nach diesen Kriterien ermöglicht eine präzise Spezifikation und optimiert die Fertigungs- und Montageprozesse. Darüber hinaus spielen Normen und Standards eine zentrale Rolle bei der Kategorisierung und Benennung von Elektronenröhren. Organisationen wie die IEC, IEEE und andere nationale und internationale Gremien entwickeln und verwalten Normen, die die Kategorisierungskriterien, Benennungsschemata und Leistungsspezifikationen für Elektronenröhren definieren. Diese Normen gewährleisten die Einheitlichkeit, die Kompatibilität und die Qualität der Röhren und erleichtern die globale Kommunikation und Zusammenarbeit in der Elektronenindustrie.

Zusammenfassend ist die Systematik und Kategorisierung in der Elektronenröhrenindustrie ein komplexes und vielschichtiges Feld, das auf einer tiefen Verständnis der technischen, funktionellen und anwendungsbezogenen Aspekte von Röhren basiert. Diese Prozesse sind unerlässlich für die effiziente Entwicklung, Herstellung und Anwendung von Elektronenröhren und spielen eine



8. Zusätzliches Know-How und Interessantes

Die Welt der Elektronenröhren ist reich an faszinierenden Aspekten, die über die technischen und funktionalen Aspekte hinausgehen. Diese Elemente spiegeln die kulturelle, historische und technologische Entwicklung wider, die mit der Erfindung und dem Einsatz von Elektronenröhren verbunden ist. In diesem Kapitel werden wir uns auf einige weniger bekannte, aber dennoch faszinierende Bereiche des Wissens und interessante Fakten im Zusammenhang mit Elektronenröhren konzentrieren. Einer der bemerkenswertesten Aspekte der Elektronenröhren ist ihre Rolle in der Geschichte der Computertechnik. Die ersten Generationen von Computern, bekannt als die Vakuumröhren-Computer, verwendeten Elektronenröhren als aktive elektronische Bauelemente. Diese Maschinen, wie der berühmte ENIAC, waren entscheidend für den Fortschritt in der Rechenleistung, obwohl sie durch ihre Größe, ihren Energieverbrauch und ihre Anfälligkeit für Ausfälle limitiert waren. Die Einführung von Elektronenröhren in Computern markierte den Beginn des digitalen Zeitalters und legte den Grundstein für die rasante Entwicklung der Computertechnologie, die wir heute sehen.

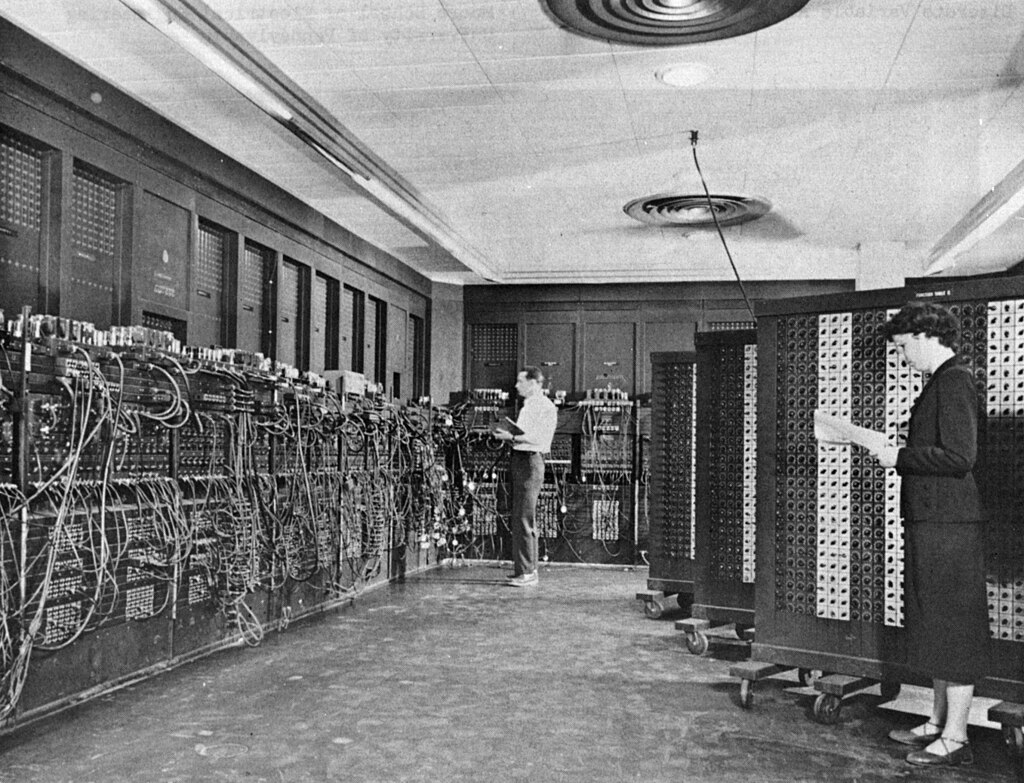

Electronic Numerical Integrator and Computer (ENIAC) - Erste elektronische turingmächtige Universalrechner ^_[11]



Ein weiteres faszinierendes Gebiet ist die Verwendung von Elektronenröhren in der Audiotechnik. Trotz des Fortschritts in der Halbleitertechnologie bevorzugen viele Audiophile und professionelle Musiker nach wie vor Röhrenverstärker für ihre Wärme, ihren reichen Klang und ihre einzigartigen Klangeigenschaften. Die einzigartige Art, wie Elektronenröhren Signale verstärken und harmonische Verzerrungen erzeugen, wird oft als angenehmer und musikalischer im Vergleich zu Transistorverstärkern beschrieben. Diese Wertschätzung hat zu einer anhaltenden Nachfrage und Produktion von Röhrenverstärkern und anderen Audio-Geräten geführt, die auf Elektronenröhren basieren. Im Bereich der Wissenschaft und Forschung haben Elektronenröhren eine entscheidende Rolle bei der Entwicklung von Technologien gespielt, die die Grenzen des menschlichen Wissens erweitern. Beispielsweise wurden Röntgenröhren, eine spezielle Art von Elektronenröhren, verwendet, um Röntgenstrahlen zu erzeugen, die in der medizinischen Bildgebung und in wissenschaftlichen Forschungseinrichtungen unverzichtbar sind. Darüber hinaus waren Photomultiplier-Röhren, die Lichtsignale in elektrische Signale umwandeln können, entscheidend in der Entwicklung von Detektoren für die Teilchenphysik und in der Astronomie.

Ein weiteres faszinierendes Thema ist die Verwendung von Elektronenröhren in der Weltraumforschung und Satellitentechnologie. Trotz des rauen Weltraumumfelds, das extreme Temperaturen, Vakuumbedingungen und hohe Strahlungsniveaus umfasst, haben sich Elektronenröhren als robust und zuverlässig erwiesen. Sie wurden in Satelliten und Raumfahrzeugen eingesetzt, um Kommunikations-, Navigations- und wissenschaftliche Funktionen zu erfüllen. Die Robustheit und die Fähigkeit von Elektronenröhren, ionisierender Strahlung zu widerstehen, machten sie zu einer bevorzugten Wahl für viele Weltraumanwendungen, bevor die Entwicklung strahlungsfester Halbleiterbauelemente fortschritt. Die Welt der Elektronenröhren ist somit ein reiches Feld, das technische Brillanz, historische Bedeutung und eine Vielzahl von Anwendungen in verschiedenen Bereichen umfasst. Die Faszination für Elektronenröhren geht weit über ihre funktionale Rolle hinaus und berührt Aspekte der Kultur, der Geschichte und der menschlichen Neugier. In einer Zeit, in der die Technologie ständig voranschreitet, bleiben die Geschichten und Errungenschaften, die mit Elektronenröhren verbunden sind, ein wertvolles Erbe und eine fortwährende Inspiration.



8.1 Seltene und ungewöhnliche Röhrentypen

Das "Magnetron" ist zweifellos eine herausragende und faszinierende Röhre, die einen bemerkenswerten Einfluss auf die moderne Technologie hatte. Dieses elektronische Bauelement wurde erstmals während des Zweiten Weltkriegs entwickelt und hat seitdem einen festen Platz in der Elektronikwelt eingenommen. Seine einzigartige Fähigkeit, elektromagnetische Wellen zu erzeugen, die Mikrowellenfrequenzen entsprechen, hat die Art und Weise, wie wir Lebensmittel zubereiten und erwärmen, revolutioniert. Das Magnetron ist das Herzstück von Mikrowellenherden, die heute in nahezu jeder Küche weltweit zu finden sind. Es handelt sich um eine Röhre, die Elektronen in einem magnetischen Feld beschleunigt und dabei hochfrequente elektromagnetische Strahlung erzeugt. Diese Strahlung interagiert mit Wassermolekülen und anderen Substanzen in Lebensmitteln, wodurch Wärme erzeugt wird. Das Magnetron ermöglicht es, Lebensmittel schnell und effizient zu erhitzen, ohne dass eine direkte Wärmequelle erforderlich ist.

Die Technologie des Magnetrons war während des Zweiten Weltkriegs von entscheidender Bedeutung, da sie die Entwicklung von Radar-Systemen ermöglichte. Diese Radarsysteme spielten eine entscheidende Rolle bei der Luftverteidigung und der Navigation von Flugzeugen. Nach dem Krieg fand das Magnetron seinen Weg in den zivilen Bereich und revolutionierte die Art und Weise, wie wir kochen und Lebensmittel zubereiten. Eine weitere bemerkenswerte Röhre, die "Photomultiplier Tube" (PMT), ist in der Welt der Detektion von Photonen von unschätzbarem Wert. Diese Röhre hat Anwendungen in verschiedenen wissenschaftlichen Disziplinen, darunter die Astronomie, Teilchenphysik und medizinische Bildgebung. Ihre Fähigkeit, selbst die schwächsten Lichtsignale zu verstärken, hat die Grenzen der Empfindlichkeit in diesen Bereichen erheblich erweitert.

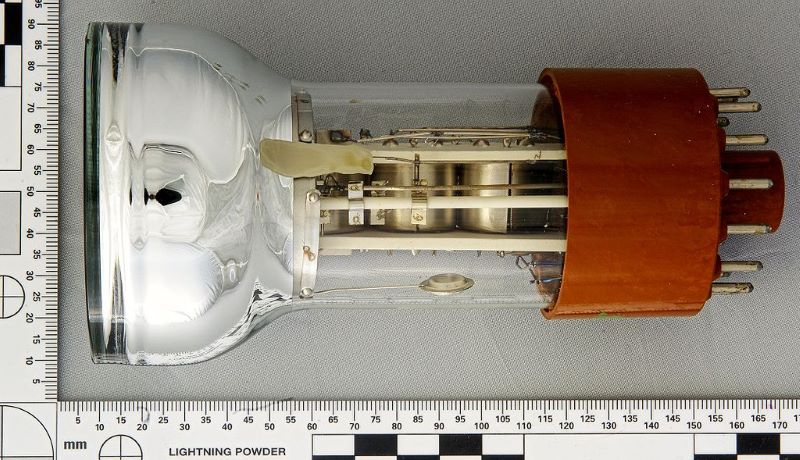

Photomultiplier Länge ca. 17 cm; links das Eintrittsfenster mit Photokathode, in der Mitte die an Isolierkörpern befestigten Dynoden ^[12]



Die Funktionsweise der PMT ist äußerst beeindruckend. Wenn ein Photon auf die Photokathode der Röhre trifft, löst es die Emission von Elektronen aus der Kathode aus. Diese Elektronen werden dann in einer Kaskade von Elektronenvervielfachungen vervielfacht, wodurch ein einzelnes Photon in ein detektierbares elektrisches Signal umgewandelt wird. Diese bemerkenswerte Fähigkeit zur Detektion von extrem schwachen Lichtsignalen hat die Erforschung des Universums und die Entwicklung hochsensibler Messinstrumente in der Medizin vorangetrieben. Die "Nixie-Röhre" ist zweifellos eine weitere faszinierende Röhre, die in der Vergangenheit weit verbreitet war und heute als begehrtes Sammlerstück gilt. Ihr Aufstieg begann in den 1950er Jahren und erstreckte sich bis in die 1970er Jahre, als sie in einer Vielzahl von Anzeigegeräten und Messinstrumenten Verwendung fand. Die charakteristische Eigenschaft, die Nixie-Röhren auszeichnet, ist ihre Anzeige von Zahlen und Symbolen durch das Aufleuchten von Gasentladungen in einzelnen Ziffern.

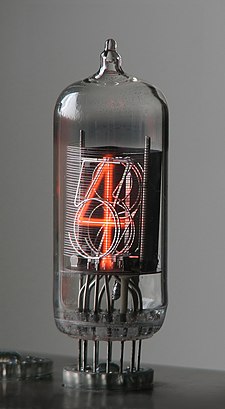

Nixie-Röhre ZM1210 (ohne Tauchlack) mit zehn Ziffern und Dezimalpunkt, Ansicht seitlich. ^[13]



Dieser einzigartige visuelle Effekt, begleitet von einem warmen Leuchten, verleiht ihnen eine unverwechselbare Ästhetik. Die Funktionsweise der Nixie-Röhre basiert auf einer Anordnung von Kathoden in Form von Ziffern, die in einem Edelgas (in der Regel Neon) eingeschlossen sind. Jede Kathode repräsentiert eine Ziffer, und durch Anlegen einer Spannung werden die entsprechenden Kathoden zum Aufleuchten gebracht. Dies ermöglicht es, Zahlen und Symbole darzustellen, indem die entsprechenden Kathoden aktiviert werden. Die Nixie-Röhre war in ihrer Zeit eine beliebte Wahl für Anzeigegeräte in Geräten wie Digitaluhren, Messgeräten und frühen Rechenmaschinen.



8.2 Kuriose Fakten und historische Anekdoten

Die Geschichte der Elektronenröhren ist nicht nur eine Chronik technologischer Errungenschaften und wissenschaftlicher Durchbrüche, sondern auch ein reiches Reservoir an kuriosen Fakten und bemerkenswerten Anekdoten. Diese Geschichten verleihen der Welt der Elektronenröhren eine menschliche Dimension und beleuchten die kreativen, oft unerwarteten Wege, die Wissenschaftler, Ingenieure und Techniker im Laufe der Jahre beschritten haben. In diesem Kapitel werden wir einige der interessantesten und kuriosesten Aspekte aus der Geschichte der Elektronenröhren erkunden und die faszinierenden Geschichten, die sie umgeben, beleuchten.

In der Welt der Elektronenröhren gibt es auch Geschichten von bemerkenswerter Improvisation und Erfindungsreichtum. Während des Zweiten Weltkriegs beispielsweise wurden Radarstationen, die für die Luftverteidigung entscheidend waren, oft durch Röhrenausfälle behindert. Die Techniker vor Ort entwickelten innovative Lösungen, um die Lebensdauer der Röhren zu verlängern, einschließlich der Verwendung von künstlichem "Röhrenhusten" – einem leichten Schlag auf die Röhre –, um lose interne Verbindungen zu festigen und die Funktionsfähigkeit wiederherzustellen. Die Geschichte der Elektronenröhren ist auch eng mit der Entwicklung der Rundfunktechnologie verbunden. Eine kuriose Tatsache ist, dass einige der frühesten Rundfunksender tatsächlich aus umgebauten Militärsendern bestanden, die nach dem Ersten Weltkrieg außer Dienst gestellt wurden. Diese Sender, die noch mit Elektronenröhren betrieben wurden, wurden zu den Vorläufern der modernen Rundfunkstationen und spielten eine entscheidende Rolle bei der Verbreitung von Nachrichten, Musik und Kultur über die Radiowellen.

Ein weiterer interessanter Fakt ist die Rolle der Elektronenröhren in der Entwicklung der ersten Mikrowellenöfen. Die Mikrowellentechnologie wurde ursprünglich für Radartransmitter im Zweiten Weltkrieg entwickelt, wobei die sogenannten Magnetrons verwendet wurden, um die erforderlichen Hochfrequenzwellen zu erzeugen. Nach dem Krieg experimentierte ein Ingenieur namens Percy Spencer mit einem Magnetron in einem Labor und entdeckte, dass ein Schokoriegel in seiner Tasche schmolz, als er in der Nähe des Geräts stand. Diese zufällige Beobachtung führte zur Idee, die Technologie für das Kochen von Lebensmitteln zu nutzen, was schließlich zur Entwicklung des Mikrowellenofens führte.



Percy Spencer Portrait ^[14]



Ein kurioses Detail betrifft auch die Verwendung von Elektronenröhren in der Musikindustrie. Während heute digitale Technologien dominieren, schwören viele Musiker und Produzenten immer noch auf die unverwechselbaren Klangeigenschaften von Röhrenverstärkern. Einige der legendärsten Aufnahmen der Musikgeschichte wurden mit Hilfe von Röhrenverstärkern gemacht, deren warmer, satter Klang als unerreicht gilt. Interessanterweise hat diese Vorliebe für den "Röhrensound" zu einer Renaissance in der Produktion von Elektronenröhren für musikalische Anwendungen geführt, wobei einige Hersteller sich auf die Replikation klassischer Röhrendesigns spezialisieren.

Die Geschichte der Elektronenröhren ist auch ein Zeugnis der globalen Zusammenarbeit und des technologischen Austauschs. Während des Kalten Krieges, als die Vereinigten Staaten und die Sowjetunion in vielen Bereichen im Wettbewerb standen, gab es einen lebhaften "schwarzen Markt" für Elektronenröhren, da sowohl die USA als auch die UdSSR bestimmte Typen von Röhren herstellten, die im jeweils anderen Land nicht verfügbar oder überlegen waren. Dieser Handel war oft von Spionage und Geheimhaltung umgeben, aber gleichzeitig ein Beispiel dafür, wie der Bedarf an hochwertigen Komponenten für fortschrittliche Technologien die politischen Grenzen überschreiten konnte. Diese kuriosen Fakten und historischen Anekdoten beleuchten die unerwarteten Wege und die vielfältigen Anwendungen der Elektronenröhrentechnologie. Sie zeigen, dass hinter jeder technischen Entwicklung eine Fülle von menschlichen Geschichten, Zufällen und kreativen Lösungen steht, die oft genauso faszinierend sind wie die technologischen Errungenschaften selbst.



8.3 Georg Barkhausen

Heinrich Georg Barkhausen, geboren am 2. Dezember 1881 in Bremen und verstorben am 20. Februar 1956 in Dresden, war ein deutscher Physiker und Elektrotechniker von herausragender Bedeutung, dessen Arbeiten maßgeblich die Entwicklung der Röhrentechnik und die theoretische Physik beeinflussten. Er wuchs in einer patrizischen Familie auf und zeigte schon früh ein ausgeprägtes Interesse für die Naturwissenschaften. Seine akademische Laufbahn führte ihn über das Studium der Physik an der Technischen Universität München, der TU Berlin und der Universität München schließlich zur Promotion an der Universität Göttingen im Jahr 1907. 1911 wurde Barkhausen auf den weltweit ersten Lehrstuhl für Elektrotechnik an der Technischen Hochschule Dresden berufen, wo er bahnbrechende Forschungen in den Bereichen der nichtlinearen Schaltelemente und der spontanen Oszillation durchführte. Seine Arbeit führte zur Entwicklung des Barkhausen-Kurz-Oszillators zusammen mit Karl Kurz, einem Elektronenröhrengerät, das kontinuierliche Wellenoszillationen bei ultrahohen Frequenzen ermöglichte. Dieses Gerät war der Vorläufer für spätere Mikrowellenröhren wie das Klystron.



Georg Barkhausen ^[16]



Eines seiner bedeutendsten wissenschaftlichen Beiträge war die Entdeckung des Barkhausen-Effekts im Jahr 1919, der die Existenz magnetischer Domänen in ferromagnetischen Materialien nachwies und damit die Theorie des Ferromagnetismus grundlegend beeinflusste. Der Barkhausen-Effekt, charakterisiert durch akustische Störungen, die beim Magnetisieren von Eisen auftreten, bestätigte die Theorie, dass die Magnetisierung in einer Serie von kleinen, diskontinuierlichen Sprüngen erfolgt, die durch die Bewegung magnetischer Domänen im Material verursacht werden. Barkhausen verfasste auch ein vierbändiges Standardwerk über Elektronenröhren, "Lehrbuch der Elektronenröhren", das bis zum Ende der Röhrenära ein grundlegendes Nachschlagewerk für Radiokonstrukteure blieb. Diese Monografie, erstmals 1923 veröffentlicht, umfasste Themen von allgemeinen Grundlagen über Verstärker, Rückkopplung, bis hin zu Gleichrichtern und Empfängern und erlebte mehrere Auflagen, zuletzt überarbeitet 1965 von Eugen-Georg Woschni.

Trotz der dunklen Zeiten des Nationalsozialismus, in denen Barkhausen das Bekenntnis der Professoren an den deutschen Universitäten und Hochschulen zu Adolf Hitler unterzeichnete, blieb sein wissenschaftlicher Beitrag nach dem Krieg ungemindert bedeutend. Nach der Zerstörung seines Instituts durch Bombenangriffe im Zweiten Weltkrieg trug er wesentlich zum Wiederaufbau des Instituts für Schwachstromtechnik in Dresden bei. Auch nahm er an der Entwicklung des Transistors teil und prägte somit die moderne Elektronik und Informationstechnik maßgeblich. Für seine Beiträge zur Elektrotechnik und Physik erhielt Barkhausen zahlreiche Ehrungen, darunter den Morris Liebmann Memorial Prize im Jahr 1933 und die Mitgliedschaft in der Sächsischen Akademie der Wissenschaften. Sein Einfluss auf die Wissenschaft und Technik wird durch die Benennung eines Gebäudes der Technischen Universität Dresden, des Barkhausen-Baus, sowie durch den internationalen Dresden Barkhausen Award, der seit 2006 vergeben wird, gewürdigt. Barkhausens Vermächtnis ist von unschätzbarem Wert für die Welt der Physik und Elektrotechnik. Seine Arbeiten zur Röhrentechnik und sein Einfluss auf die Entwicklung von Oszillatoren und Verstärkern bleiben ein zentraler Bestandteil des technischen Fortschritts und der wissenschaftlichen Forschung.



9. Zusammenfassung und Ausblick

In diesem abschließenden Kapitel ziehen wir eine Zusammenfassung der vielschichtigen und faszinierenden Welt der Elektronenröhren und bieten einen Ausblick auf die zukünftigen Entwicklungen und Potenziale in diesem Bereich. Die Reise durch die Geschichte, die technischen Aspekte, die Anwendungen und die kuriosen Fakten der Elektronenröhren offenbart die reiche und nuancierte Natur dieser Technologie, die eine Schlüsselrolle in der Entwicklung der modernen Elektronik und vielen angrenzenden Disziplinen gespielt hat. Die Elektronenröhre, einst das Rückgrat der elektronischen Geräte, hat im Laufe der Jahre eine bemerkenswerte Evolution durchgemacht. Von den ersten Tagen der Funkübertragung und der Entwicklung der Computer bis hin zu spezialisierten Anwendungen in der Audiotechnik, in der Raumfahrt und in der medizinischen Bildgebung, haben Elektronenröhren eine unvergleichliche Vielseitigkeit und Beständigkeit bewiesen. Die technologische Meisterschaft, die in der Entwicklung, Fertigung und Anwendung von Elektronenröhren erreicht wurde, ist ein Zeugnis menschlicher Neugier, Kreativität und Beharrlichkeit.

Obwohl der Höhepunkt ihrer Verbreitung überschritten ist und viele ihrer Funktionen von Halbleitergeräten übernommen wurden, bleiben Elektronenröhren in bestimmten Bereichen aufgrund ihrer einzigartigen Eigenschaften und Leistungen unverzichtbar. Die Wärme des Röhrensounds in der Audioproduktion, die Robustheit von Röhren in strahlungsintensiven Umgebungen wie im Weltraum, und die spezifischen Anwendungen in der Hochfrequenztechnik und der medizinischen Bildgebung sind nur einige Beispiele, wo Elektronenröhren weiterhin eine entscheidende Rolle spielen. Der Ausblick in die Zukunft der Elektronenröhrentechnologie ist geprägt von Innovationen und einer fortwährenden Anpassung an die sich ändernden technologischen und wissenschaftlichen Anforderungen. Die Integration von modernen Materialien, die Verfeinerung der Fertigungsprozesse und die fortlaufende Miniaturisierung bieten neue Möglichkeiten, die Leistungsfähigkeit und Anwendbarkeit von Elektronenröhren zu erweitern. Gleichzeitig eröffnen Fortschritte in den verwandten Feldern, wie der Quantentechnologie, der Photonik und der Nanotechnologie, neue Horizonte für die Kombination traditioneller Röhrentechnologie mit zukunftsweisenden wissenschaftlichen Entwicklungen.



9.1 Wichtigste Erkenntnisse und Schlussfolgerungen

Nach der eingehenden Betrachtung der facettenreichen Welt der Elektronenröhren stehen wir nun am Ende unserer Erkundungsreise. Diese Reise hat uns von den Grundlagen der Röhrentechnologie über ihre vielfältigen Anwendungen bis hin zu den kuriosen Anekdoten und den visionären Ausblicken in die Zukunft geführt. Es ist nun an der Zeit, die wichtigsten Erkenntnisse zu reflektieren und Schlussfolgerungen zu ziehen, die nicht nur die technische Brillanz und historische Bedeutung der Elektronenröhren unterstreichen, sondern auch ihre anhaltende Relevanz und ihren Einfluss auf die Zukunft der Technologie beleuchten. Eine der fundamentalen Erkenntnisse dieser Auseinandersetzung ist die Bestätigung, dass Elektronenröhren weit mehr sind als historische Relikte der Elektronikgeschichte. Sie repräsentieren eine Ära der Innovation und des technologischen Fortschritts, die die Grundlagen für die moderne Elektronik und viele andere technologische Disziplinen gelegt hat. Die Entwicklung der Elektronenröhre war ein katalytisches Ereignis, das die Entstehung der Telekommunikation, des Rundfunks, der Computertechnik und vieler anderer grundlegender Technologien ermöglichte.

Die Betrachtung der vielfältigen Anwendungen von Elektronenröhren offenbart ihre einzigartigen Eigenschaften und die spezifischen Bereiche, in denen sie auch heute noch unübertroffen sind. Ihre Fähigkeit, hohe Temperaturen und Strahlung zu widerstehen, ihre unvergleichliche Leistung in bestimmten Bereichen der Audiotechnik und ihre speziellen Anwendungen in der medizinischen Bildgebung und in der Industrie sind Beispiele für die anhaltende Relevanz und Vielseitigkeit von Elektronenröhren. Die Auseinandersetzung mit den technischen Herausforderungen und den innovativen Lösungen, die im Laufe der Entwicklung der Elektronenröhren entstanden sind, ist eine Erinnerung an die kontinuierliche Notwendigkeit der Anpassung und des Vorwärtsdenkens in der Technologie. Die Geschichte der Elektronenröhren ist ein klares Beispiel dafür, wie kreatives Denken und technischer Scharfsinn Barrieren überwinden und die Grenzen des Machbaren erweitern können.

Die Anekdoten und kuriosen Fakten, die die Entwicklung der Elektronenröhren begleiten, verleihen dieser Technologie eine menschliche Dimension und betonen die Bedeutung von Zufällen, persönlichem Engagement und unerwarteten Entdeckungen in der Wissenschaft und Technologie. Diese Geschichten sind eine wertvolle Erinnerung daran, dass hinter jeder technologischen Errungenschaft menschliche Träume, Bestrebungen und unermüdliches Streben stehen. Abschließend eröffnet der Ausblick auf die Zukunft der Elektronenröhren und ihre potenziellen Entwicklungen und Anwendungen eine Welt voller Möglichkeiten. Die Integration moderner Materialien, fortschrittlicher Fertigungstechniken und der Übergang zu neuen Technologiedomänen wie der Quantentechnologie und der Nanotechnologie sind vielversprechende Wege, die die Bedeutung und die Anwendungsmöglichkeiten von Elektronenröhren in der Zukunft weiter ausbauen könnten. Die Erkundung der Welt der Elektronenröhren ist somit nicht nur eine Reise durch die Geschichte der Technologie, sondern auch eine Inspiration für die Zukunft. Sie zeigt, dass die Grundlagen der Technologie, die Neugier und das Streben nach Verbesserung, die die Entwicklung der Elektronenröhren angetrieben haben, weiterhin die treibenden Kräfte sind, die uns in eine Zukunft voller technologischer Wunder führen werden.



9.2 Zukünftige Trends in der Röhrenprüfung

Die heutige Landschaft der Elektronenröhren ist in hohem Maße geprägt von einer Gemeinschaft aus Sammlern, Enthusiasten und spezialisierten Anwendungen, die den einzigartigen "Röhrensound" oder spezifische, von Röhren bereitgestellte Eigenschaften schätzen. Obwohl der breite Einsatz von Elektronenröhren in der Vergangenheit liegt, bleibt die Prüfung und Wartung dieser Geräte für eine Nische von Anwendern und Anwendungen von entscheidender Bedeutung. Zukünftige Trends in der Röhrenprüfung reflektieren daher eine Kombination aus der Bewahrung traditioneller Techniken und der Integration moderner technologischer Innovationen. Dieses Kapitel wird die erwarteten Entwicklungen in der Prüfung von Elektronenröhren beleuchten, die sowohl den Bedürfnissen der heutigen Enthusiasten als auch den Anforderungen spezialisierter Anwendungen gerecht werden.

Ein zentraler Trend in der Röhrenprüfung ist die Digitalisierung und Datenintegration. Während traditionelle Prüfmethoden weiterhin ihre Relevanz behalten, bietet die Integration digitaler Technologien neue Möglichkeiten für die Diagnose und Analyse. Softwaregestützte Prüfsysteme ermöglichen eine detaillierte Visualisierung und Analyse von Röhrenparametern, die früher schwer zu erfassen waren. Diese Systeme können dazu beitragen, die subtilen Nuancen des Röhrensounds zu verstehen und zu bewahren, was besonders für Audiophile und Musiker von Interesse ist. Die Anpassungsfähigkeit und Modularität der Prüfgeräte ist ebenfalls ein wachsender Trend. Da die Verfügbarkeit und Vielfalt von Elektronenröhren abnimmt, benötigen Sammler und Techniker flexible und anpassungsfähige Prüfsysteme, die eine breite Palette von Röhrentypen und -konfigurationen unterstützen können. Modular aufgebaute Prüfsysteme, die leicht an unterschiedliche Röhrenmodelle und -spezifikationen angepasst werden können, gewinnen daher an Bedeutung.

Ein weiterer wichtiger Aspekt ist die Erhaltung des Wissens und der Fertigkeiten im Umgang mit Elektronenröhren. Da die Generation von Ingenieuren und Technikern, die ursprünglich mit Elektronenröhren gearbeitet haben, in den Ruhestand geht, wird die Weitergabe ihres umfangreichen Wissens an die nächste Generation zunehmend wichtig. Dies könnte zu einer erhöhten Nachfrage nach Schulungs- und Ausbildungsprogrammen führen, die sich auf die Prinzipien der Röhrentechnik und die Prüfverfahren konzentrieren. Zudem ist zu erwarten, dass der Erhalt und die Restaurierung historischer Elektronikgeräte, einschließlich solcher mit Elektronenröhren, an Bedeutung gewinnen werden. Dies schließt nicht nur musikalische Ausrüstung wie Gitarrenverstärker und Hi-Fi-Systeme ein, sondern auch historische Radios, Kommunikationsausrüstungen und frühe Computer. Die Prüfung und Wartung dieser Geräte erfordert spezialisierte Kenntnisse und Fähigkeiten, die in der Zukunft möglicherweise noch gefragter sein werden.

Schließlich könnte der Trend zur Nachhaltigkeit und zum Umweltbewusstsein auch die Röhrenprüfung beeinflussen. Die Entwicklung von Prüfmethoden, die weniger Energie verbrauchen, sowie die Wiederverwendung und das Recycling von Elektronenröhren könnten wichtige Themen werden, um den ökologischen Fußabdruck dieser Technologie zu reduzieren. Insgesamt werden die zukünftigen Trends in der Röhrenprüfung von einem Gleichgewicht zwischen Tradition und Innovation geprägt sein. Während die Bewahrung des einzigartigen Charakters und der historischen Bedeutung der Elektronenröhren im Vordergrund steht, wird die Integration moderner Technologien und Methoden eine kontinuierliche und zuverlässige Nutzung dieser Geräte in ihren spezialisierten Anwendungsgebieten gewährleisten.



Diese Dokumentation wurde mit Unterstützung von KI geschrieben

Quellen [06.02.2024]

[1] https://de.wikipedia.org/wiki/Elektronenr%C3%B6hre

[2] https://de.wikipedia.org/wiki/Gasentladungsr%C3%B6hre#:~:text=Die%20Gasentladungsr%C3%B6hre%20%E2%80%93%20manchmal%20auch%20nur,mit%20Aussendung%20von%20Licht%20kommt.

[3] https://de.wikipedia.org/wiki/Wanderfeldr%C3%B6hre

[4] https://de.wikipedia.org/wiki/R%C3%B6hrenverst%C3%A4rker

[5] https://www.pinterest.com/pin/27162403988201136/

[6] https://en.wikipedia.org/wiki/Institute_of_Electrical_and_Electronics_Engineers

[7] https://de.wikipedia.org/wiki/Mikojan-Gurewitsch_MiG-25

[8] https://www.ebay.at/itm/195526721293

[9] https://de.wikipedia.org/wiki/Terahertzstrahlung

[10] http://www.elektronikinfo.de/strom/roehrentypen.htm

[11] https://de.wikipedia.org/wiki/ENIAC

[12] https://de.wikipedia.org/wiki/Photomultiplier

[13] https://de.wikipedia.org/wiki/Nixie-R%C3%B6hre

[14] https://www.massmoments.org/moment-details/percy-spencer-inventor-of-microwave-oven-born.html

[15] https://en.wikipedia.org/wiki/Vacuum_tube

[16] https://de.wikipedia.org/wiki/Georg_Barkhausen
